Современный электромонтаж: чем щит автоматизации отличается от коробки с автоматами

Откройте свой электрощит и посчитайте автоматы. Скорее всего их от восьми до шестнадцати, и каждый отвечает за целую комнату: «розетки спальни», «свет кухни», «стиральная машина». Такой щит умеет ровно одно — отключить линию, когда по ней пошёл слишком большой ток. Всё остальное в доме решает человек у выключателя. Щит автоматизации отличается тем, что в нём появляется управление: он защищает линии и одновременно включает их по сценарию, времени и датчику.

Коротко:

• Обычный щит защищает линии, щит автоматизации ещё и управляет ими: реле на каждую группу света, диммеры, контроллер, слаботочная часть.
• Разница видна уже на этапе электрики: вместо одной линии на комнату идут групповые линии — по одной на каждый управляемый источник света.
• Щит собирают и испытывают в мастерской, а на объект привозят готовым: так ошибку находят до того, как она уедет в стену.
• Заложить щит нужно до штробления. Сценарии, датчики и приложение вырастают из этой основы и добавляются позже.

Чем электромонтаж под автоматику отличается от обычного

Разница начинается с кабеля. При обычном электромонтаже к комнате идёт одна линия света: выключатель разрывает её, лампа гаснет. Логика управления физически живёт в стене, в том самом месте, где стоит клавиша.

При электромонтаже под автоматику каждый источник света получает собственную линию от щита. Выключатель остаётся на стене и теперь подаёт сигнал контроллеру, а тот включает нужную группу. Одна и та же клавиша утром зажигает рабочий свет на кухне, а ночью — только подсветку пола на десяти процентах яркости.

Отсюда вырастает вся дальнейшая свобода. Сценарий «ухожу» гасит двадцать линий разом, потому что все двадцать физически приходят в одну точку. Датчик присутствия управляет тремя линиями коридора, потому что они разведены отдельно. Такое поведение задаётся программой и меняется в любой момент, переделывать проводку не требуется.

Цена этой свободы — больше кабеля и больше места в щите. Кабеля уходит примерно в полтора-два раза больше, чем при обычной разводке, и это самая заметная строка удорожания на этапе черновой отделки.

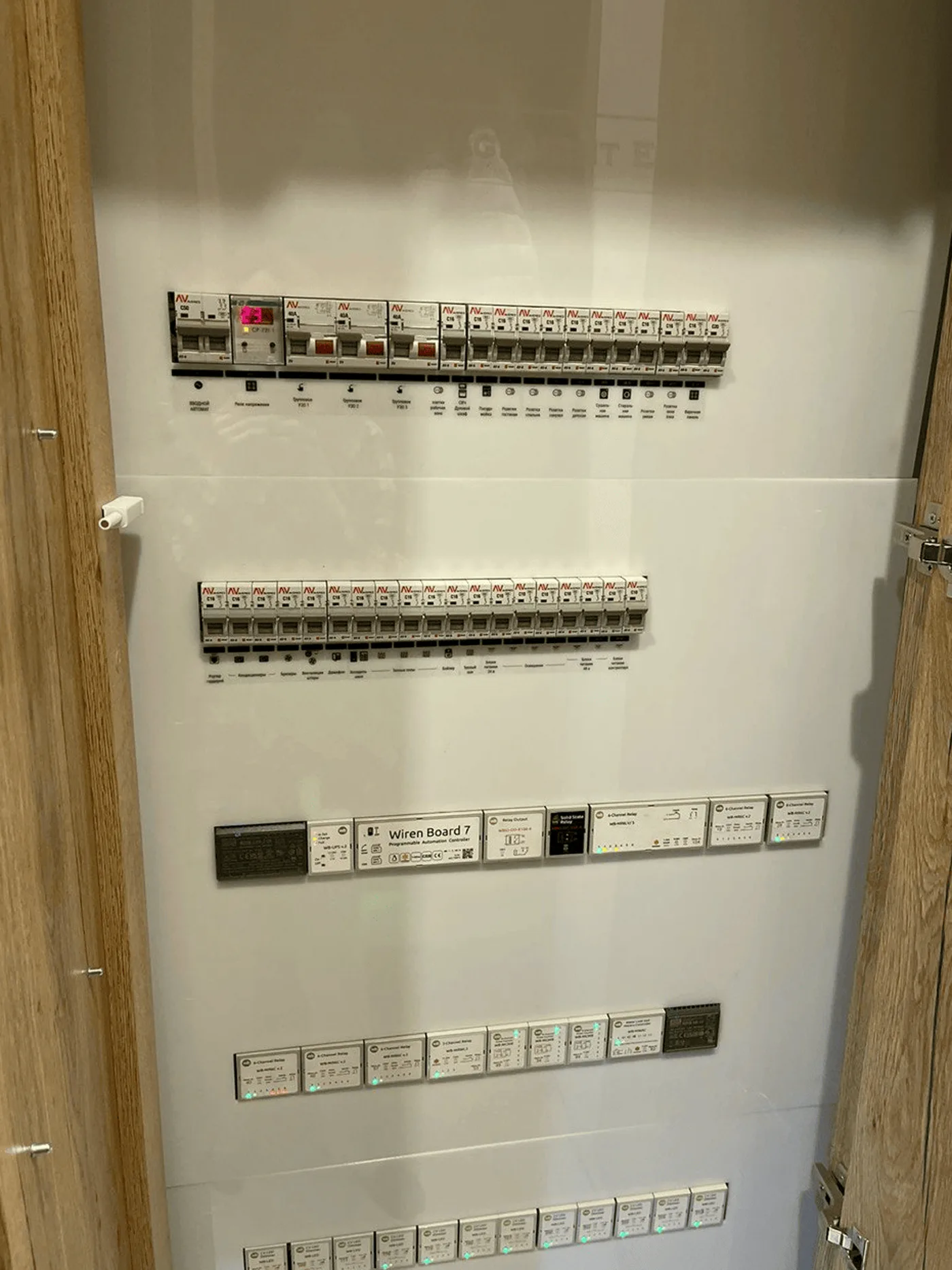

Что находится внутри щита автоматизации

Щит делится на две зоны, и они изолированы друг от друга.

Силовая часть выглядит привычно: вводной автомат, счётчик, УЗО или дифавтоматы, групповые автоматы на розеточные линии. Здесь же стоит реле напряжения — устройство, которое обесточивает дом при скачке в сети и возвращает питание, когда напряжение вернулось в норму. За городом это не роскошь: одна авария на линии выносит холодильник, котёл и всю технику разом.

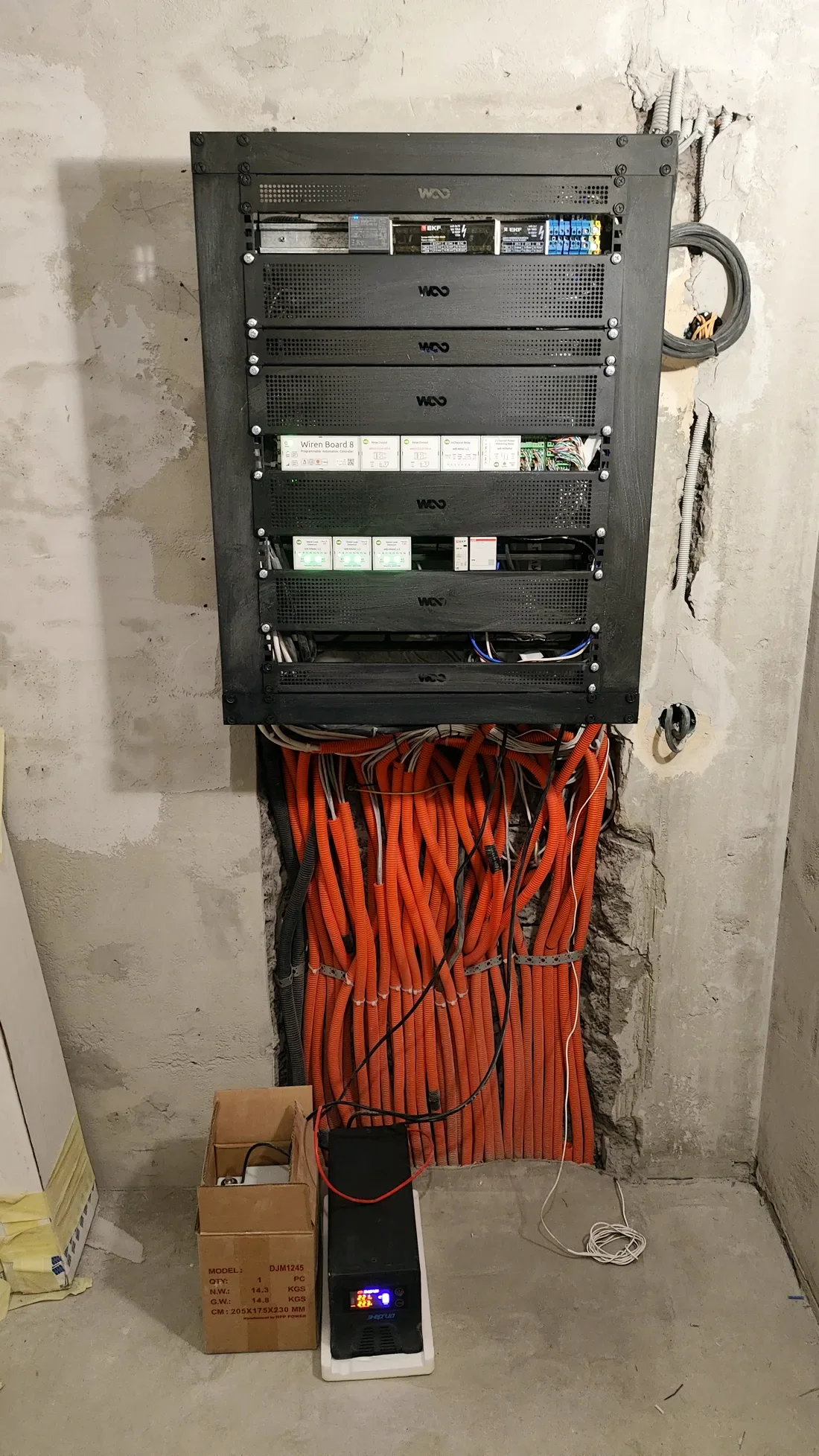

Слаботочная часть — то, чего в обычном щите нет вовсе:

• Реле на группы света. Каждый управляемый источник занимает канал. Модуль на шесть каналов обслуживает шесть групп, и число модулей растёт вместе с числом линий.
• Диммеры. Отдельные модули для линий, которые должны менять яркость. Диммируемых групп обычно меньше, чем обычных: регулировка нужна в гостиной и спальне, а в кладовой достаточно включения.
• Контроллер. Небольшой промышленный компьютер на DIN-рейке, где живут сценарии. Он опрашивает датчики, слушает выключатели и отдаёт команды реле.
• Модули входов. К ним приходят сигналы от клавиш, датчиков движения, протечки, открытия дверей.
• Блок питания и источник бесперебойного питания. Слаботочная часть работает на 12 или 24 вольтах, и при отключении электричества контроллер должен пережить паузу без перезагрузки.

Между зонами ставят перегородку, а кабели разводят по разным сторонам. Причина техническая: силовая линия наводит помехи на слаботочную, и при плотной укладке рядом начинаются ложные срабатывания.

Почему щит собирают в мастерской

Сборка на объекте идёт в условиях стройки: пыль, временное освещение, бригада рядом. Мы собираем щиты у себя и привозим готовыми — по нескольким причинам, и все они про цену ошибки.

Работа идёт по компоновочной схеме, где заранее рассчитано положение каждого модуля, длина каждой перемычки и сечение каждого провода. На бумаге видно, что реле на шесть каналов не помещается в оставшийся ряд, и это решается перестановкой в чертеже, пока корпус ещё не заказан.

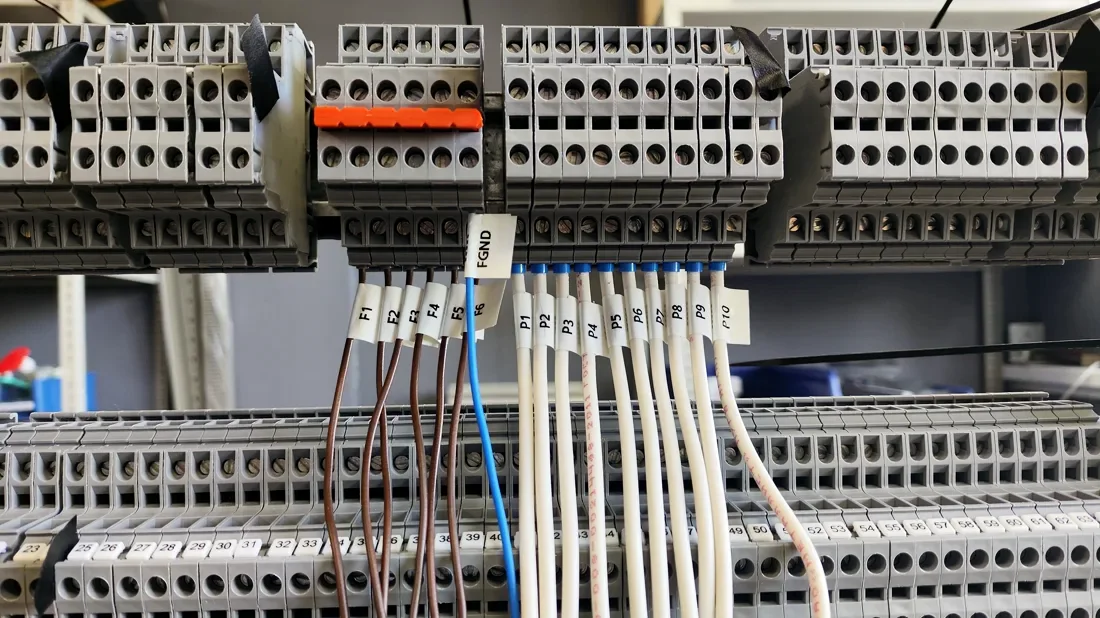

Каждая жила получает маркировку с обоих концов. В щите на сотню линий без маркировки не разберётся и тот, кто его собирал, — а разбираться придётся через два года, когда хозяин захочет добавить группу света в гардеробной.

Готовый щит проходит испытание до выезда: подаётся питание, проверяется каждый канал, прогоняются сценарии. Реле, которое залипает, находят в мастерской за десять минут. Тот же дефект, обнаруженный на объекте, означает повторный выезд и вскрытый щит рядом со свежей отделкой.

Чего в щите быть не должно

Щит собирают один раз и закрывают дверцей на годы, поэтому дефекты в нём обнаруживаются поздно. Вот что стоит проверить при приёмке — всё это видно глазом, без приборов.

Слаботочка вплотную к силовой. Если провода 220 вольт и сигнальные линии идут одним пучком, ждите ложных срабатываний датчиков и подвисаний контроллера. Зоны должны быть разведены по разным сторонам шкафа, а лучше — разделены перегородкой.

Немаркированные жилы. Щит без маркировки работает ровно до первой правки. Дальше любое изменение начинается с прозвонки линий вслепую — день работы там, где хватило бы получаса.

Нулевой резерв. Шкаф, забитый модулями под завязку, означает, что второй этап начнётся с покупки нового шкафа. Свободные ряды закладываются расчётом: под них уже известны будущие модули.

Отсутствие реле напряжения. За городом скачок в сети выносит холодильник, котёл и технику разом. Модуль стоит недорого и обесточивает дом до того, как это случится.

Щит без доступа. Шкаф, зашитый в гипсокартон или заставленный шкафом-купе, формально смонтирован, фактически недоступен. К нему придётся приходить: добавить группу, заменить модуль, снять показания. Место под щит закладывается в проекте вместе с подходом к нему.

Никакой документации. Исполнительная схема входит в работу и передаётся вместе с щитом. Без неё вы владеете шкафом, содержимое которого знает только тот, кто его собрал.

Сколько групп света закладывать

Стоимость щита определяется числом управляемых линий, поэтому вопрос «сколько групп» — это вопрос «сколько будет стоить».

Ориентиры с наших объектов: в квартире 89,5 м² в ЖК «Европейский Берег» получилось 20 групп света. В доме 110 м² в посёлке Гармония — сопоставимое число плюс шторы и защита от воды. В шале из кедрового кругляка на Катуни, где свет работает на архитектуру, вышло 40 групп и 17 приводов штор. В нашей собственной переговорной шесть групп на одну комнату: три трековые линии и три декоративные.

Считают так: каждый источник, который может понадобиться отдельно, — это группа. Люстра и точечные светильники в одной комнате почти всегда разные группы, потому что включаются в разных ситуациях. Подсветка фартука отдельно от верхнего света кухни. Бра у кровати отдельно друг от друга, если спящих двое.

Закладывать линии с запасом дешевле, чем добавлять их потом. Кабель на этапе черновой стоит несопоставимо меньше, чем штроба по готовой стене. Практическое правило: сомневаетесь, разводить линию отдельно или объединить, — разводите отдельно. Незадействованная линия ждёт в щите годами и не стоит ничего, кроме куска кабеля.

Когда подключать инженера

Есть три точки, и цена решения в каждой отличается на порядок.

До проекта электрики. Идеальный момент. Инженер автоматизации работает вместе с дизайнером: по плану расстановки мебели видно, где нужны выключатели, какие сцены света имеют смысл, где встанет щит. На этом этапе изменения стоят времени.

После проекта, до штробления. Рабочий вариант. Проект электрики переделывается под групповые линии, место под щит находится, бригада получает обновлённые схемы. Дороже первого случая на стоимость переработки проекта.

После чистовой отделки. Поздно. Проводную систему здесь уже не проложить без вскрытия стен, поэтому групповые линии, сцены и мастер-выключатель у двери остаются за пределами возможного. За такие объекты мы не берёмся и честно говорим об этом сразу: вопрос переносится к следующей реконструкции, а до неё имеет смысл закрыть точечные задачи — защиту от протечек и климат в одной зоне.

Кто выполняет электромонтажные работы

Разделение, к которому мы пришли за десять лет: кабельные линии прокладывают электрики объекта по нашему проекту, а щит, оборудование, программирование и сдачу берём на себя.

Так дешевле для заказчика. Бригада уже работает на площадке, у неё инструмент, доступ и понимание сроков стройки. Дублировать её своими монтажниками означает платить дважды за одну работу.

От бригады требуется точность по проекту: сечения, маркировка, длины с запасом на разделку в щите. Мы выдаём схемы, отвечаем на вопросы по ходу и принимаем работу до штукатурки — на этом этапе ошибку ещё видно, и исправлять её дёшево.

Щит собираем сами, потому что это отдельная работа: компоновка, испытание, документация. Стоимость щита с проектированием начинается от 380 000 ₽ и зависит от числа линий и глубины автоматики.

Что остаётся после сдачи

Собранный щит — это ещё и документ. После сдачи у хозяина остаётся исполнительная схема, где нарисовано, какой автомат за что отвечает, куда идёт каждая жила и в каком порядке подключены модули.

Через три года, когда понадобится добавить свет в новой гардеробной или заменить привод шторы, этот комплект сэкономит день работы. Без него любая правка начинается с прозвонки линий вслепую.

Поэтому щит автоматизации стоит воспринимать как основу, к которой в течение жизни дома добавляются возможности. Свет и щит сегодня, климат через год, безопасность позже — контроллер и место в шкафу закладываются сразу под все этапы.
