Электромонтаж на двадцать лет вперёд: мощность, защита и запас на будущее

Ремонт квартиры почти готов, и электрик задаёт один вопрос: сколько групп разводим и на сколько ампер автоматы? Если электромонтажные работы укладываются в этот один вопрос, систему проектируют на пять лет вперёд, а жить в доме предстоит следующие тридцать.

Электромонтаж, который делали пятнадцать-двадцать лет назад, решал одну задачу: развести кабель по комнатам и повесить автоматы на группы. Розетка на 10 ампер, свет отдельно, плита на свой автомат, проточный водонагреватель на 32 ампера, грубая балансировка по фазам, если ввод трёхфазный, — и на этом проект заканчивался. В лучшем случае на ввод ставили реле контроля напряжения на случай обрыва нуля. Такая раскидка работала, пока требования к дому не изменились. Сейчас кабель, автоматика, устройства защиты и сама архитектура инженерной системы ушли далеко вперёд, а дом или квартиру вы строите на десятилетия.

Коротко:

• Инженерную систему дома проектируют на срок службы кабеля — на 20–30 лет вперёд, с запасом на модернизацию.
• Щит автоматизации распределяет нагрузку по фазам и приоритетам, поэтому дом на 15 киловаттах живёт без ощущения энергетического дефицита.
• Кроме автоматов щит держит реле напряжения, УЗИП и защиту от дугового пробоя — устройства, которые предупреждают аварию раньше, чем она случится.
• Продуманная кабельная архитектура остаётся простой в обслуживании и допускает замену оборудования на любой бренд.

Почему электромонтажные работы пятнадцатилетней давности сегодня не работают

Старая схема электромонтажа не закладывала развитие. Четыре типовые схемы расключения распределительных коробок и знание, какой автомат на какую нагрузку поставить, — этого хватало, чтобы дом получил свет и розетки, и не хватало ни для чего сверх этого. Расширить такую систему получалось только через повторное вскрытие стен, приоритеты нагрузок по одной схеме читались с трудом, а авария обнаруживалась постфактум — когда автомат уже отключил обесточенную зону.

Современный дом использует высоконагруженное оборудование, которого пятнадцать лет назад в частных домах почти не было: тёплые полы на весь этаж, приточную вентиляцию, электрический тёплый пол в санузлах, зарядные станции, серверное и насосное оборудование. Схема на четырёх типовых узлах рассчитана на низкую плотность нагрузки и на ручное управление каждым прибором — а не на логику приоритетов, которая сама решает, что включить сейчас, а что через пять минут.

На сколько лет вперёд проектируют инженерную систему дома

Инженерную систему дома проектируют на срок службы кабеля. Производители качественного кабеля дают гарантию эксплуатации 20–30 лет, и щит автоматизации рассчитывают на тот же горизонт. Косметическая часть — обои, мебель, светильники — за это время поменяется несколько раз. Инженерная часть остаётся той же самой, и ошибка в её проектировании обходится дороже любой перепланировки.

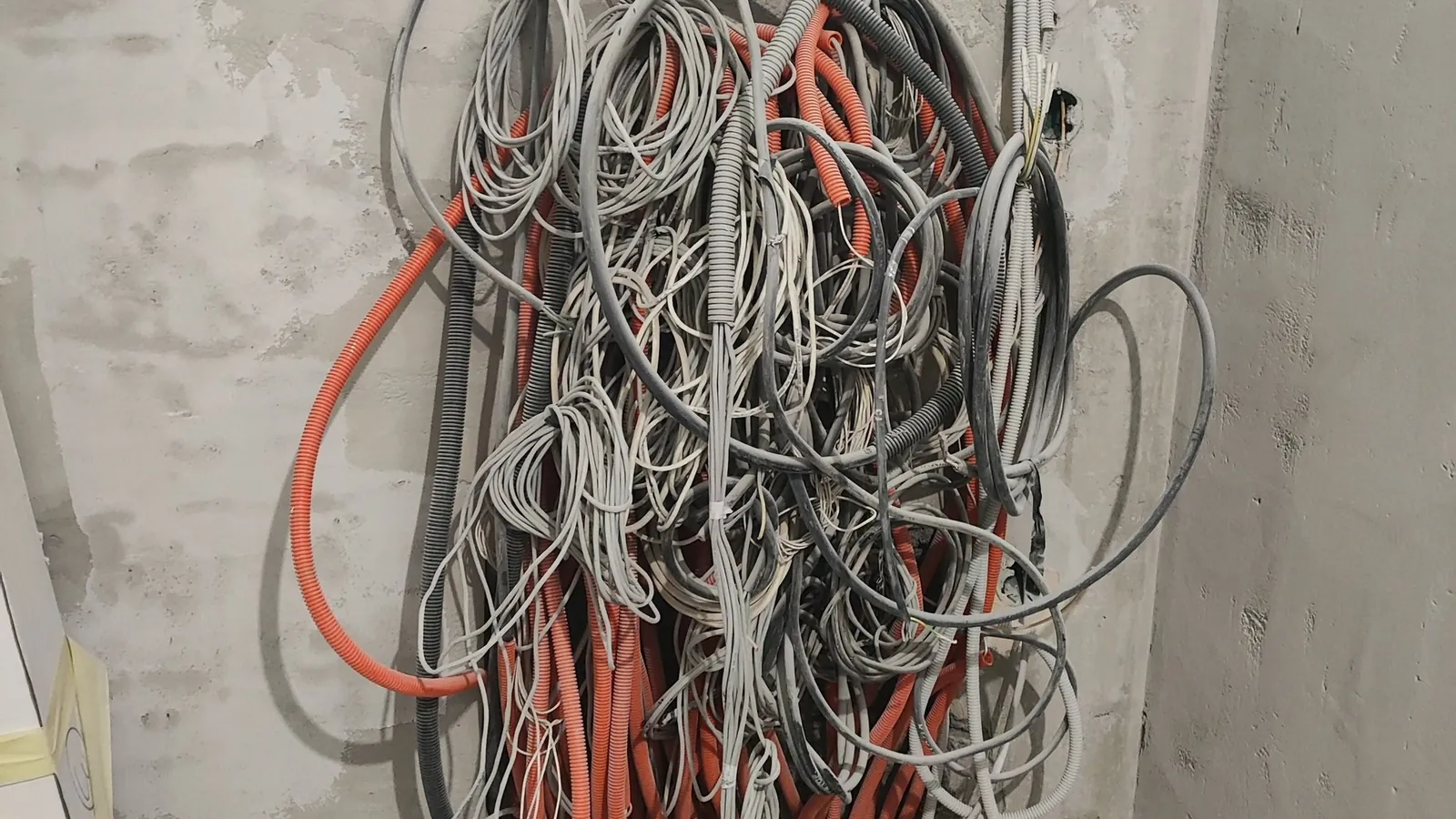

К инженерной системе стоит подходить сразу с двух позиций: как я пользуюсь ей сейчас и как буду модернизировать её через пять и десять лет. Архитектура электрической и слаботочной системы, спроектированная с запасом, допускает развитие: добавить контур, расширить число управляемых зон, подключить новое оборудование без демонтажа щита и перекладки кабеля по новой. Слаботочная часть — видеонаблюдение, охрана, интернет, датчики — растёт вместе с электрической, и оба контура держат общую логику маркировки: через десять лет в схеме разберётся любой практикующий электрик. Это базовый параметр проекта, и его закладывают на старте — переделывать несущую архитектуру системы после сдачи объекта почти всегда дороже, чем спроектировать её правильно с первого раза.

Как уместить дом в 15 киловатт без ощущения дефицита

Участок обычно получает по нормам 15 киловатт мощности. Расширить лимит до 25–30 киловатт можно, но это отдельные деньги, отдельные согласования с сетевой компанией и заметная сумма сверх сметы. Дом можно спроектировать так, чтобы он жил в 15 киловаттах комфортно, без чувства, что где-то себя ограничиваешь.

Для этого нагрузку правильно распределяют по фазам и выстраивают приоритеты. Система понимает: если одна фаза уже нагружена, а вы включаете ещё один мощный прибор, включение либо откладывается на несколько минут с предупреждением, либо прибор стартует сам — в момент, когда освобождается место, потому что отключилась другая нагрузка с меньшим приоритетом. Фазы держат баланс автоматически: система переносит менее приоритетную нагрузку по времени, и те же 15 киловатт используются заметно эффективнее, чем при простой раскидке без диспетчеризации.

Что защищает щит кроме автоматов

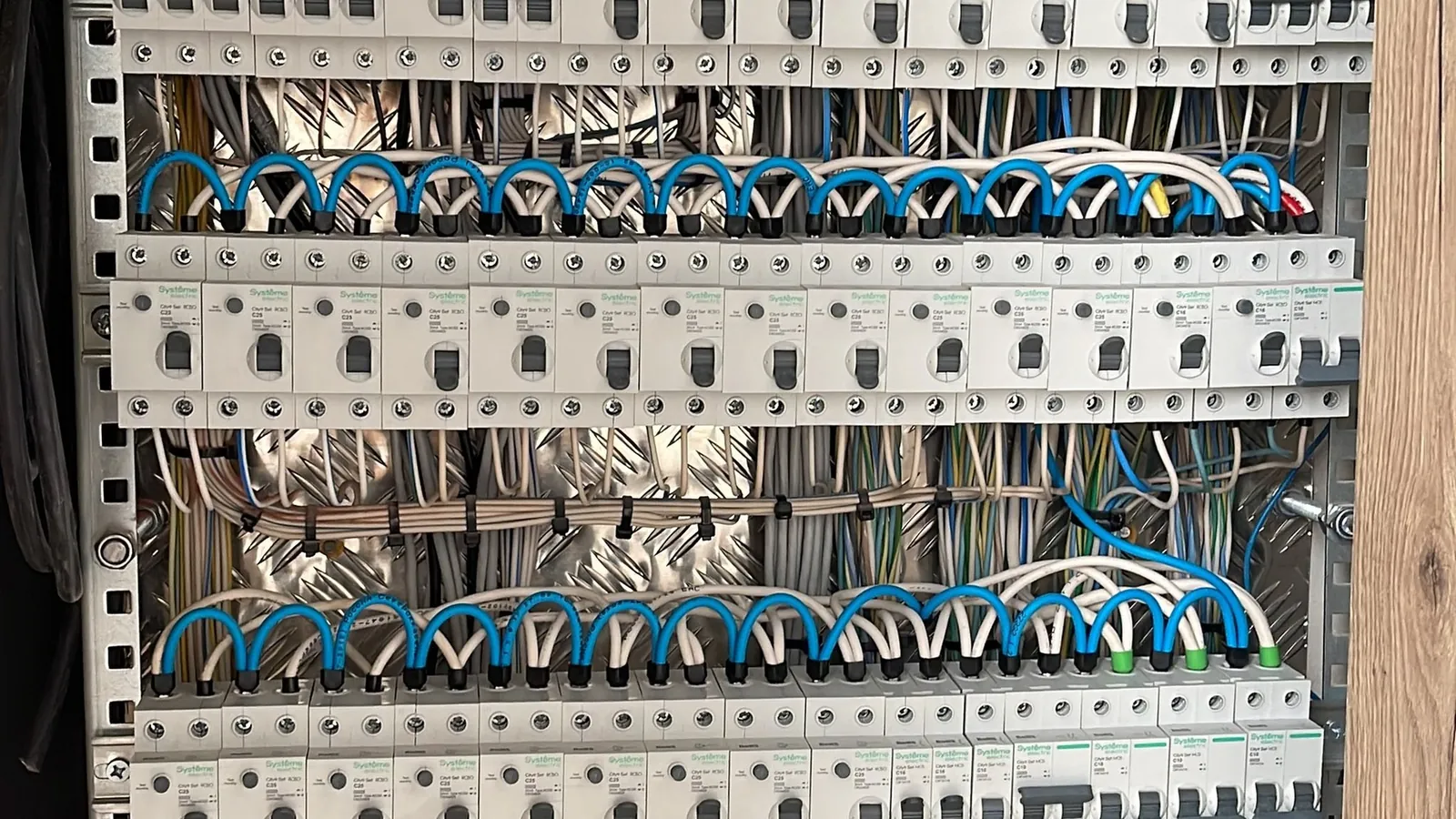

Автомат защищает линию от перегрузки и короткого замыкания — это база, но щит автоматизации держит куда больше устройств. Реле контроля напряжения отключает питание при обрыве нуля, чтобы техника не сгорела при выходе напряжения за допустимые пределы. УЗИП — устройство защиты от импульсных перенапряжений — гасит скачок при грозе или при переключении на резервный источник. Устройство защиты от дугового пробоя ловит искрение на линии раньше, чем оно перерастёт в возгорание, и присылает сигнал: пора вызвать электрика и проверить соединение. В деревянном доме эта функция стоит особенно дорого.

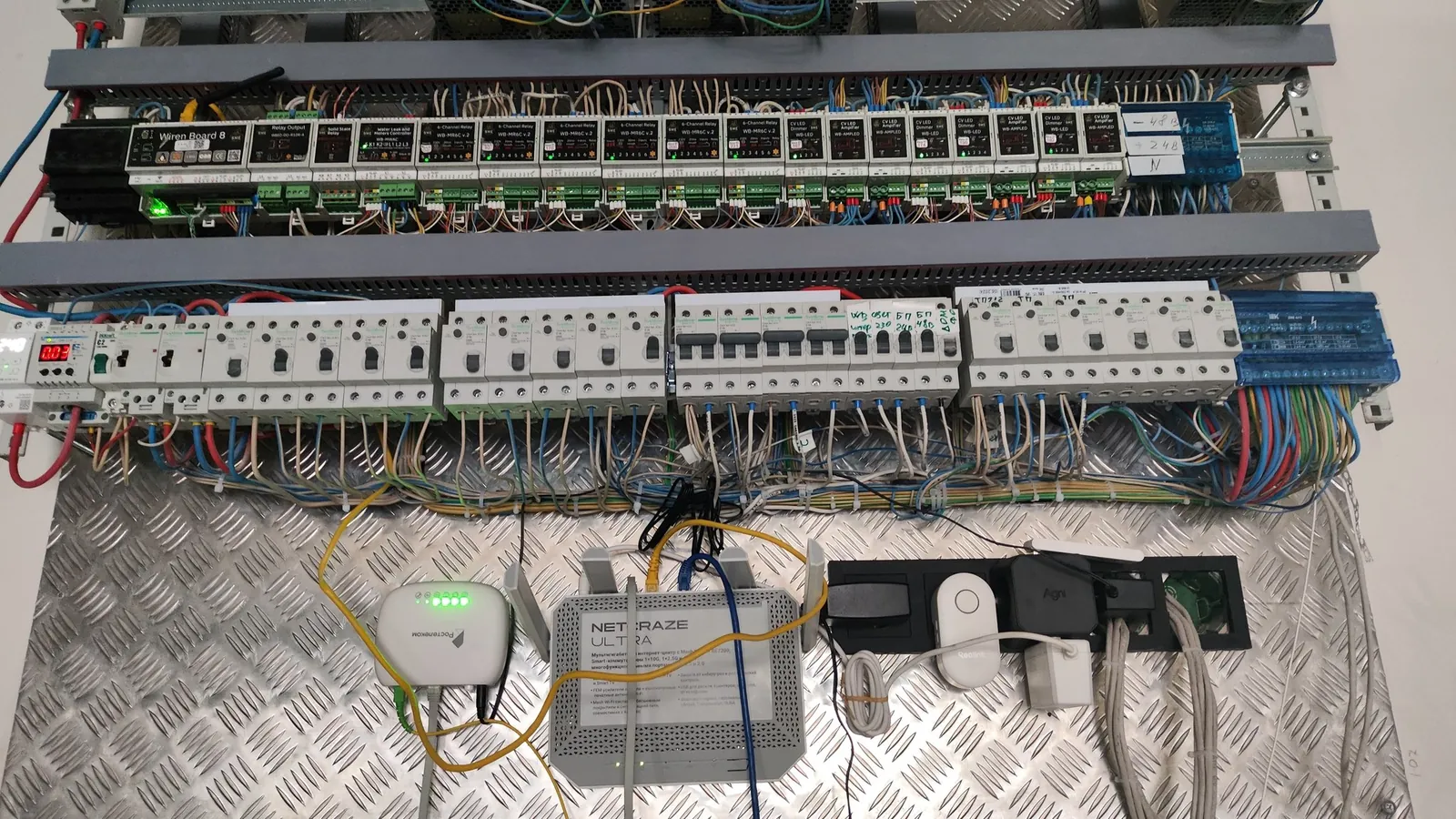

Отдельная группа устройств отвечает за приоритеты: реле приоритета фаз, реле приоритета нагрузок, автоматика переключения фаз при перекосе. Простая версия такого резервирования срабатывает один-два раза за весь срок эксплуатации — и этого достаточно, чтобы окупить себя: вовремя перекрыла воду при протечке, вовремя предупредила о задымлении, вовремя переключила фазу, сохранив дом под напряжением.

Что должно работать в доме, даже когда вас нет рядом

Часть систем дома обязана работать автономно на случай аварии или вашего отсутствия. Циркуляционные насосы — чтобы дом не разморозило зимой. Отопление на минимальном режиме — та же причина. Охрана, защита от протечек, пожарная сигнализация, видеонаблюдение, связь, управление воротами и аварийное освещение — весь этот список продолжает работать независимо от того, дома вы или уехали на неделю.

Для этого держат источник бесперебойного питания на критически важные системы, а для коттеджа — ещё и генераторную установку с автоматическим вводом резерва. Диспетчеризация котельной входит туда же: система следит за температурой, давлением, режимом котла и переключает контур сама, без звонка вам среди ночи. Обслуживать эту часть системы всё равно придётся — раз в полгода протянуть клеммы, проверить датчики, — эта работа сравнима по сложности с обычным обслуживанием электрики, а отдача от неё в разы выше.

Какие датчики предупреждают раньше, чем случится авария

Датчик CO2 в спальне и датчик угарного газа у камина решают разные задачи. Угарный газ опасен тем, что человек засыпает от него незаметно, поэтому у камина, в гараже и в помещениях с открытым огнём ставят именно датчик CO — при превышении порога включается принудительная вентиляция и приходит уведомление на телефон.

В бане и сауне работают датчики температуры и задымления — на случай, если тяги нет или дым пошёл внутрь помещения. В электрических щитах и шкафах датчик температуры и задымления дополняет аэрозольный порошковый модуль: при определённой температуре состав срабатывает сам и гасит возгорание в зародыше, а вам приходит сигнал тревоги. На кухне и в других помещениях датчик задымления ловит проблему на самой ранней стадии, задолго до открытого огня.

KNX или простой контроллер: какую архитектуру можно поменять через десять лет

Чем сложнее фирменная шина, тем дороже потом её менять. KNX — система премиального уровня, отдельный класс автоматизации со своей шиной и собственными правилами обслуживания. Спроектировав дом на KNX, поменять часть оборудования на другой бренд станет заметно сложнее: шина специфическая, и посадить на неё устройство другого производителя часто проблематично.

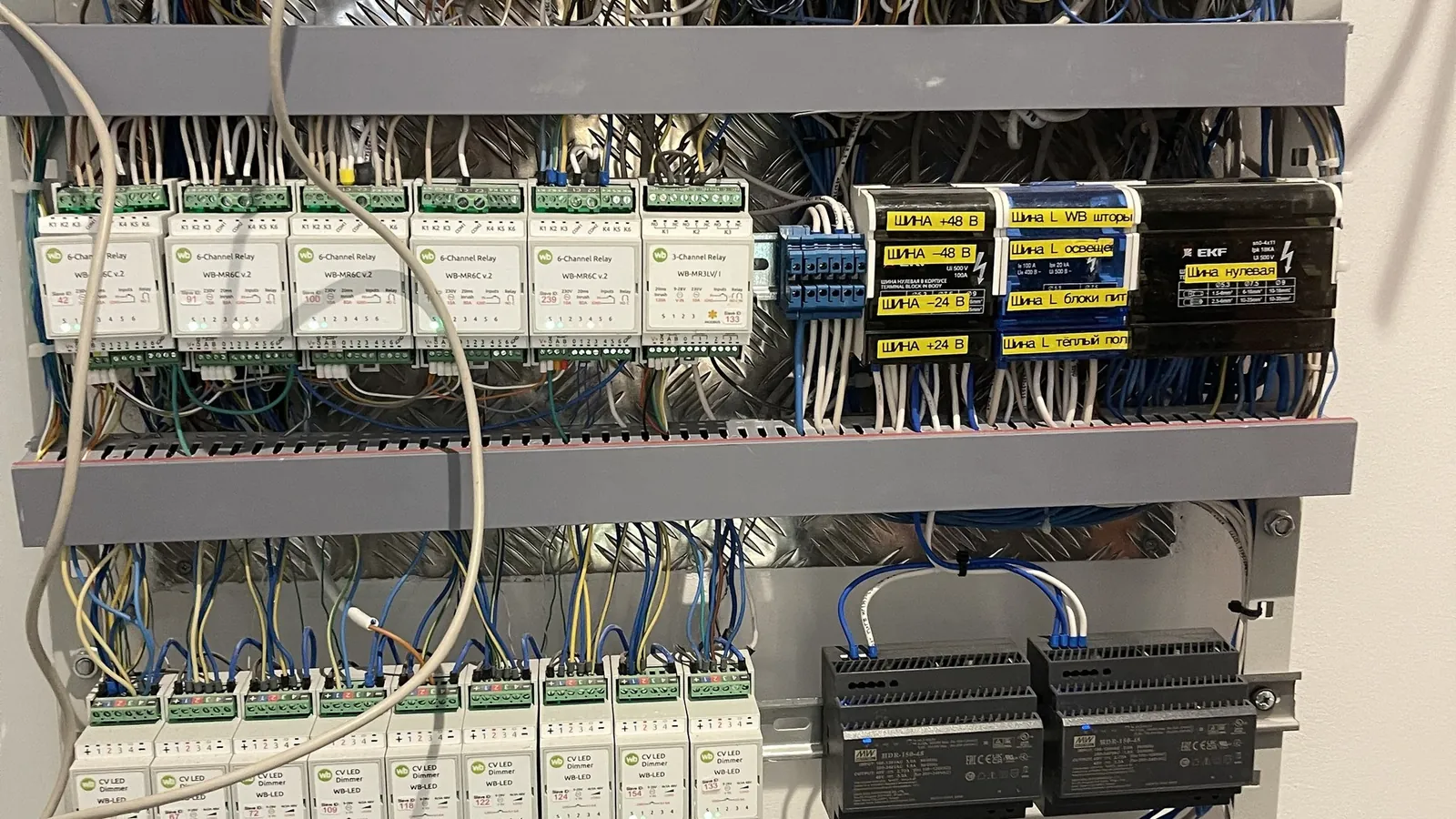

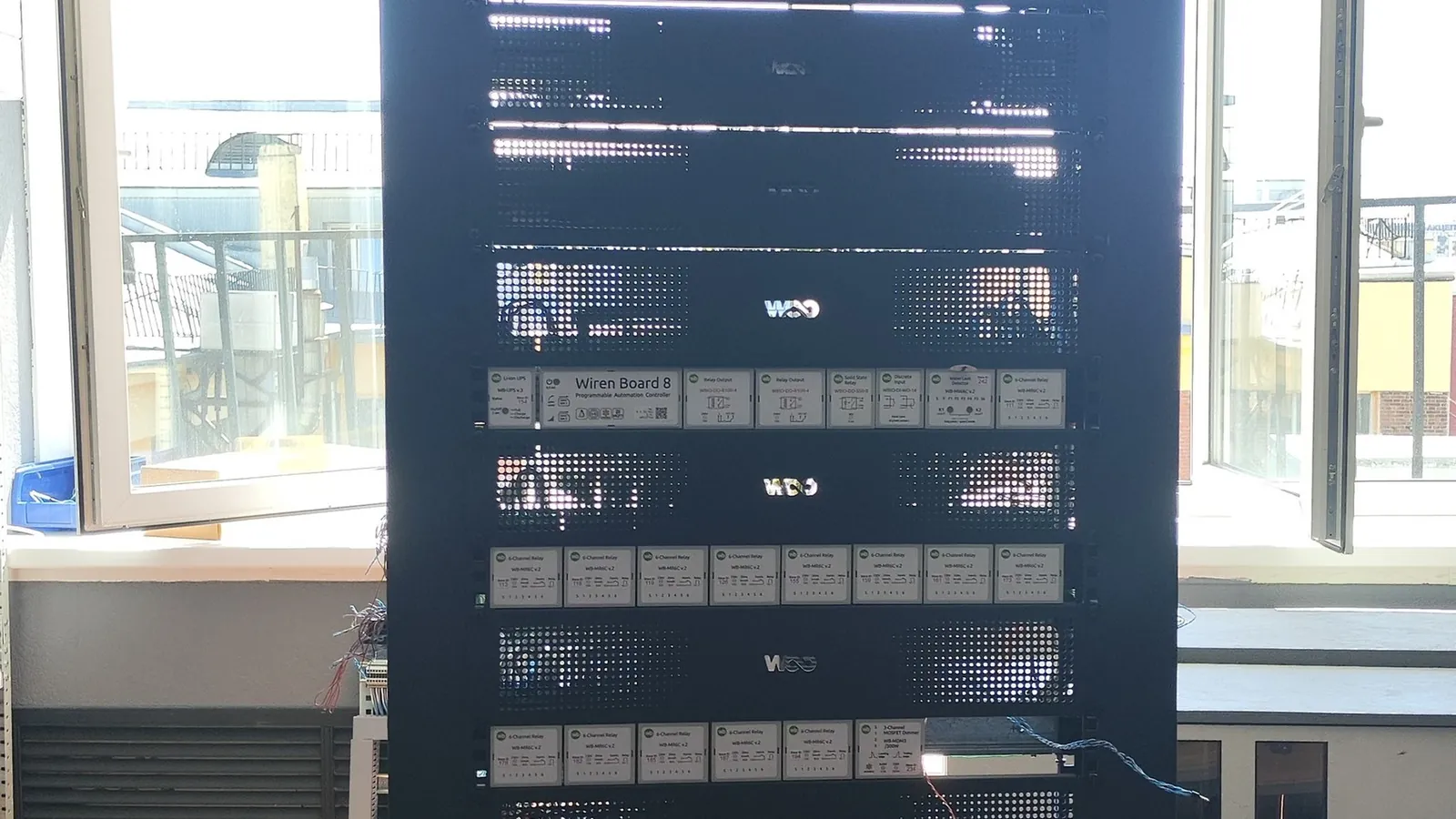

Есть и другой путь: простой контроллер, витая пара, протокол Modbus, аналоговый сигнал на входе и релейная автоматика на выходе. Такая архитектура при необходимости шлюзуется на KNX или на любую другую систему, забирает показания с любых датчиков и запускает любой сценарий. Она проще, надёжнее, дешевле в обслуживании и не привязывает дом к одному производителю — заменить контроллер или добавить модуль можно, не переписывая всю систему заново. Человек, который разбирается в электрике и понимает маркировку линий, спокойно прочитает такую схему и разберётся в ней сам.

Чем инженерная автоматизация отличается от игрушек умного дома

Термин «умный дом» размылся за последние годы. Беспроводные розетки, голосовые колонки и мигающие лампочки заняли его место в голове у большинства людей — отсюда и разочарование: связь пропадает, что-то не срабатывает, приходится всё время что-то донастраивать вручную. Люди, которые говорят «мне нужна просто электрика, никакого умного дома», обычно имеют в виду именно этот набор нестабильных гаджетов.

Профессиональная автоматизация — другой продукт: диспетчеризация и управление инженерными системами дома, полное понимание того, что происходит с отоплением, электричеством, безопасностью и вентиляцией в каждый момент времени. Дом не разморозится, никого не затопит, ничего не задымится, уровень CO2 останется в норме — и это будет знать не только хозяин дома, но и любой, кто отвечает за дом в его отсутствие: управляющий, родитель, взрослый ребёнок. Спроектировать щит автоматизации стоит на этапе, когда электрика и разводка кабеля ещё не определены окончательно — тогда архитектура закладывается вместе с самим электромонтажом, с нуля, на этапе черновой отделки.

Электрика и слаботочная система — критический уровень инженерии дома. Уберите из красиво отделанного дома воду и электричество — и находиться в нём будет нечем, получится сарай с крышей. Эти две системы проектируют в первую очередь. Современные электромонтажные работы — это архитектура, которая держит дом следующие тридцать лет: щит автоматизации, диспетчеризация нагрузки и защита на каждом уровне, от автомата до датчика дугового пробоя.
