Умная квартира в новостройке Новосибирска: климат, свет и тёплые полы на 86 м²
Квартира 86 м² в новостройке Новосибирска: 25 групп света, 12 из них диммируемые, кондиционирование и вентиляция, 8 контуров тёплого пола, защита от протечек и музыка.
- 86м² Площадь квартира в новостройке
- 25 Групп света двенадцать из них диммируемые
- 8 Контуров пола электрический тёплый пол
- 2системы Климат кондиционирование и вентиляция вместе
- Объект
- Квартира 86 м², Новосибирск
- Город
- Новосибирск
Что требовалось и чем закрыто
| Задача | Решение |
|---|---|
| Три климатические системы — кондиционеры, вентиляция, тёплые полы — жили бы порознь | Все сведены в одну логику: квартира держит заданную температуру и свежий воздух без участия хозяев. |
| Дизайнерский свет требует тонкой настройки под время суток | Двенадцать диммируемых линий несут настроение: вечером квартира тёплая и приглушённая, днём светлая — сценарии переключают всё разом. |
| Работа из дома требует отдельного режима | Технологичный кабинет со своими сценариями света и климата: режим «работа» включается одной командой. |
| Рутина — уборка, музыка, свет — съедает внимание | Роботы-пылесосы, мультирум и свет собраны в сценарии и запускаются голосом. |
Собранные системы
- Управление освещением: 25 групп, 12 из них диммируемые
- Кондиционирование и вентиляция
- Электрические тёплые полы: 8 контуров
- Защита от протечек
- Управление отдельными нагрузками и розетками
- Мультирум: музыка по зонам
- Бытовая техника и роботы-пылесосы в сценариях
- Входная зона
- Голосовое управление
Объект
Квартира 86 м² в новосибирской новостройке. Интерьер с плотной светотехникой — двадцать пять групп освещения, двенадцать из них диммируемые, — электрическими тёплыми полами по зонам и полным набором климатической инженерии: кондиционирование и вентиляция.
Задача
Семья хотела квартиру, которая сама держит комфорт: температуру, свежий воздух, тёплый пол в нужных зонах к нужному часу. Отдельным пунктом — домашний рабочий кабинет: полноценное рабочее место со своим светом и своим режимом.
И всё это — без пульта на двадцать кнопок: управление должно остаться на уровне привычных клавиш, приложения и голоса.
Что сделали
Климат одной логикой. Кондиционеры, вентиляция и восемь контуров электрических тёплых полов сведены в одну систему. У каждой зоны — своя температура и своё расписание: ванная прогревается к утру, кабинет — к началу рабочего дня.
Свет. Двадцать пять групп, двенадцать из них с плавной яркостью. Собраны сцены под жизнь квартиры: утро, день, вечер, кино, ночь. Яркость диммируемых линий выставлена в сцене один раз — дальше квартира переключается одной командой.
Вода. Система защиты от протечек по всем мокрым зонам с автоматическим перекрытием и уведомлением.
Нагрузки и техника. Отдельные розетки и нагрузки заведены в систему. В сценарии участвует и бытовая техника — включая роботов-пылесосов: сценарий «Ушёл» запускает уборку в пустой квартире.
Музыка. Мультирум: музыка играет по зонам и управляется голосом наравне со светом.
Кабинет. Технологичное рабочее место: свой свет, свой климат, свой сценарий «работа» — граница между домом и офисом включается одной командой.
Вход. Входная зона под контролем системы.
Как строилась работа
Мы спроектировали систему и собрали щит в мастерской — диммеры на двенадцать линий, реле на остальные тринадцать групп и на нагрузки, управление полами, защита от протечек. Кабельные трассы на объекте выполнили электрики заказчика по нашему проекту. За нами — установка оборудования, программирование сценариев и пусконаладка: интеграторская модель, в которой ответственность за логику и оборудование остаётся на одной компании.
Что было сложного
Свести три разные климатические системы — кондиционирование, вентиляцию и электрические полы — в одну логику так, чтобы они не спорили друг с другом: полы не греют то, что кондиционер охлаждает. Решение — общая шина и приоритеты режимов, прописанные на уровне сценариев.
Результат
Квартира сама держит температуру, воздух и тёплые полы по зонам, переключает свет сценами, убирается в отсутствие хозяев и отвечает на голос. Рабочий кабинет включается одной командой — как и выключается, когда рабочий день закончен.
Что собрано в систему
Цифры сняты с объекта: по ним считается смета и по ним же проверяется работа на сдаче.
| Величина | Количество | Что за этим |
|---|---|---|
| Групп освещения | 25 | Двенадцать линий диммируются, остальные включаются сценой. Сценарий задаёт и состав света, и яркость диммируемых групп. |
| Контуров тёплого пола | 8 | Электрические полы по зонам: ванная, кухня, лоджия-кабинет. Каждая зона держит свою температуру по расписанию. |
| Защита от протечек | все мокрые зоны | Датчики под сантехникой, автоматическое перекрытие воды, уведомление в телефон. |
| Дополнительные нагрузки | розетки и техника | Отдельные розетки, бытовая техника и роботы-пылесосы заведены в сценарии квартиры. |
Объект в кадрах
Гостиная в двух настроениях
Основной свет, подсветка ниш и линии по потолку разведены по отдельным группам, а ниши и потолок ещё и диммируются. Сцена «вечер» опускает яркость и оставляет тёплый контур, «гости» поднимает всё разом.

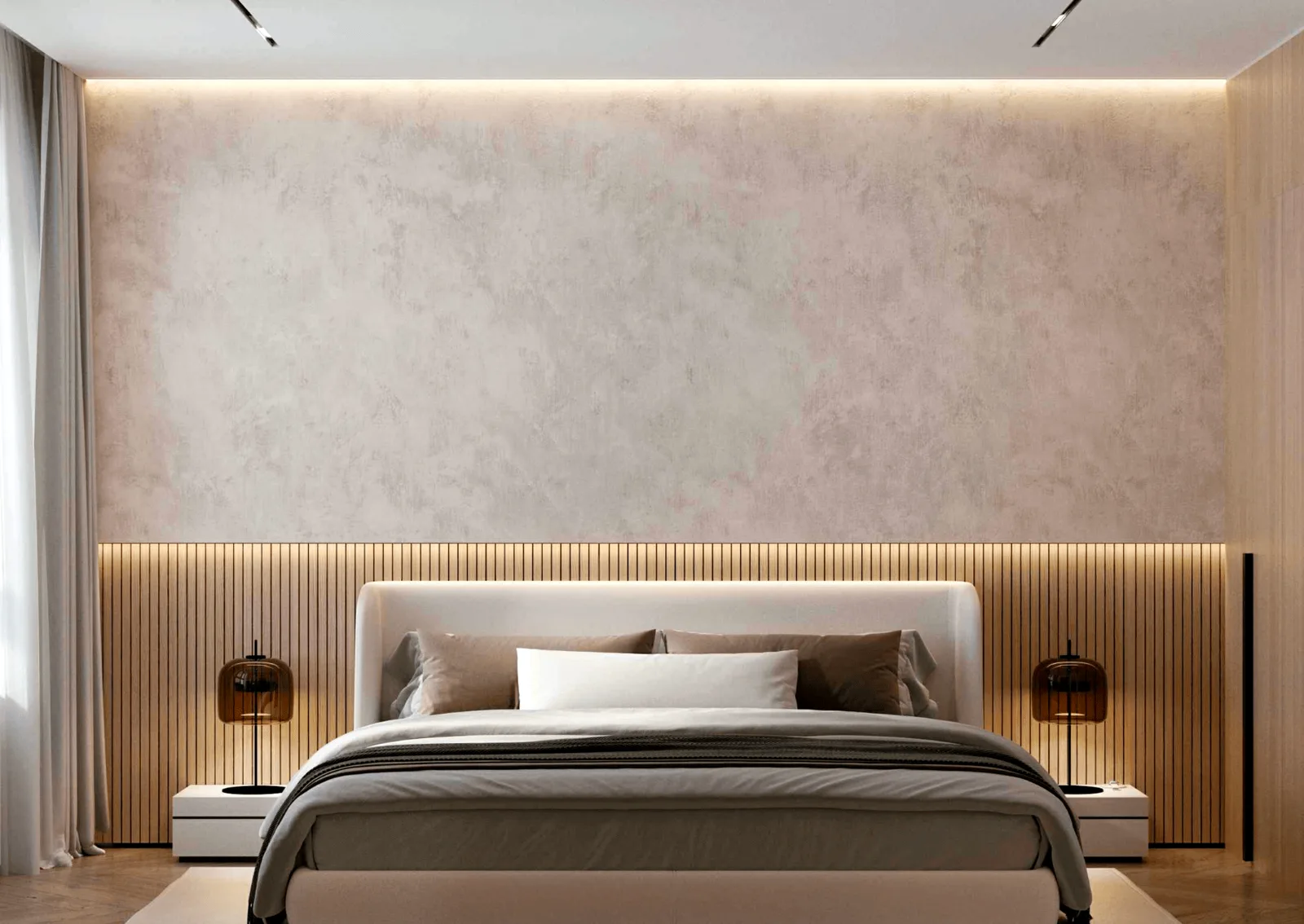

Спальня со своим климатом
Свет у изголовья, шторная ниша и свой контур климата. Ночной сценарий гасит квартиру, оставляя дежурную подсветку по пути к санузлу.

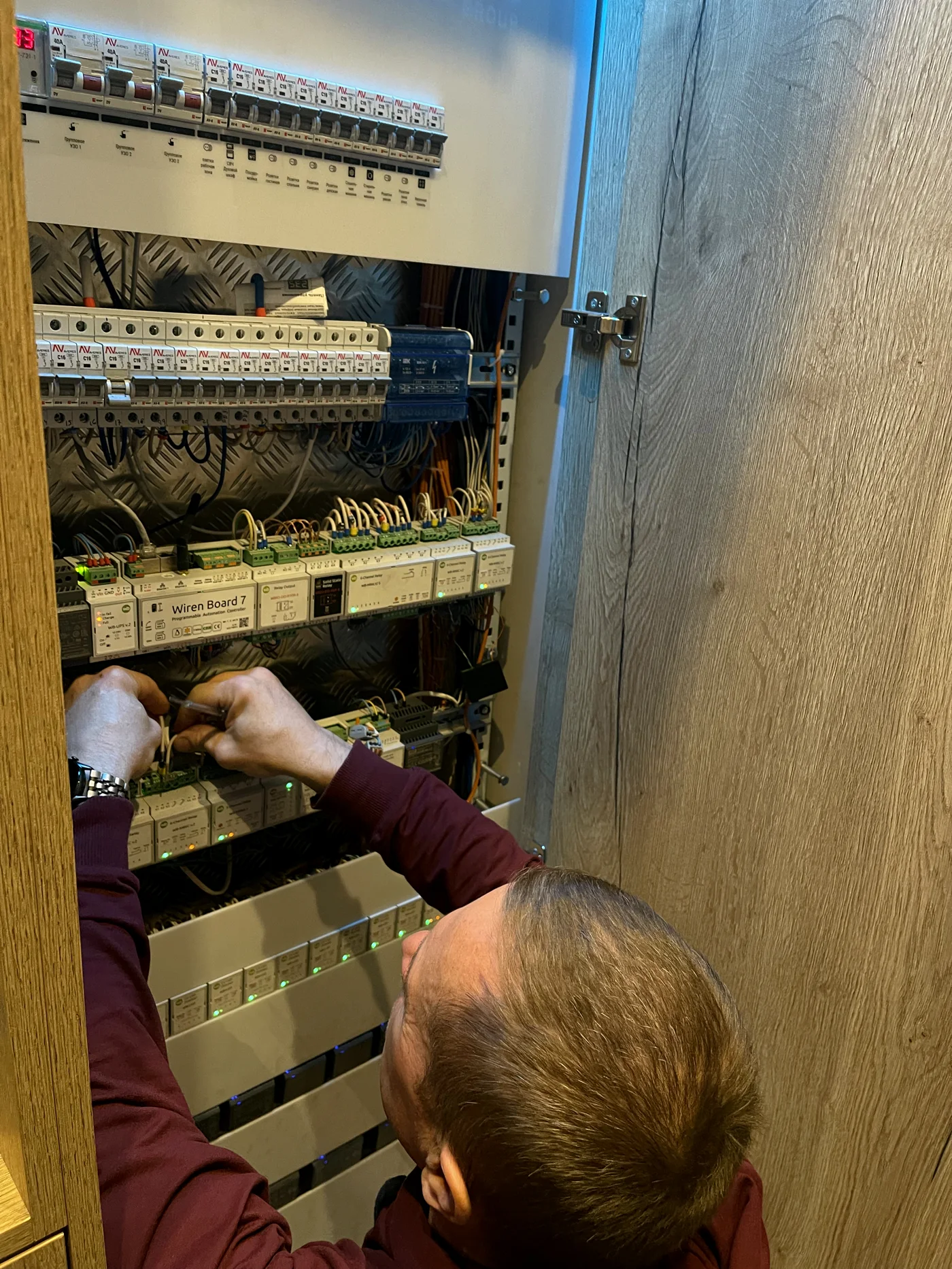

Пусконаладка щита
Реальное фото с объекта: наш инженер подключает модули к контроллеру Wiren Board. Щит живёт в нише за мебельным фасадом — двадцать пять групп света, полы, протечки.
Видео с объекта
Что стоит на объекте
- Wiren Board 8 — контроллер квартиры
- Диммеры WB-LED — двенадцать диммируемых групп из двадцати пяти, по четыре канала на модуль
- WB-MR6C v.2 — остальные тринадцать групп света, восемь контуров электрического тёплого пола и розеточные группы в сценариях
- WB-M1W2 v.3 — по термометру DS18B20 в каждом из восьми контуров электрического тёплого пола
- WB-MSW v.4 — климат, вентиляция и ИК-команды бытовой технике
- WB-MWAC v.2 — контроль мокрых зон и запорная арматура на вводе
- Sprut.stick ZigBee — сцены, роботы-пылесосы и голосовое управление в одном приложении
Результат
- Климат собран в одну логику: кондиционеры, вентиляция и восемь контуров тёплого пола держат комфорт сами
- Двенадцать групп света диммируются, остальные тринадцать включаются сценой — квартира переключается одной командой
- Дома появился технологичный рабочий кабинет со своими сценариями
- Музыка, свет и уборка запускаются голосом
Частые вопросы
Зачем диммировать часть групп света, а не все?
Плавная яркость нужна там, где меняется настроение комнаты: подсветка ниш, линии по потолку, свет у изголовья — двенадцать таких линий. Остальные тринадцать групп либо горят, либо нет, и диммер им не добавит ничего, кроме цены. Сцены всё равно переключаются одной клавишей, из приложения или голосом.
Как устроено управление тёплыми полами?
Восемь контуров электрического пола разведены по зонам, у каждой — свой датчик и своё расписание. Ванная тёплая к утру, кабинет — к рабочему дню. Всё видно и правится из одного приложения.
Можно ли завести в систему обычную бытовую технику?
Да. В этом проекте под управлением отдельные розетки и нагрузки, роботы-пылесосы и музыка. Сценарий «Ушёл» гасит свет, выключает лишние розетки и запускает уборку.
Чья бригада вела электромонтаж на объекте?
Электрики на объекте — по нашему проекту. SME Group проектирует, собирает и программирует щит, ставит и запускает оборудование: мы интеграторская компания и работаем только со своим оборудованием.
Вентиляцию и кондиционеры можно объединить, если они разных производителей?
Да, это штатная задача интеграции: оборудование заводится в общую шину, и климат управляется одной логикой — по температуре, времени и сценарию.
