Импульсные выключатели: как одна клавиша управляет светом из пяти мест

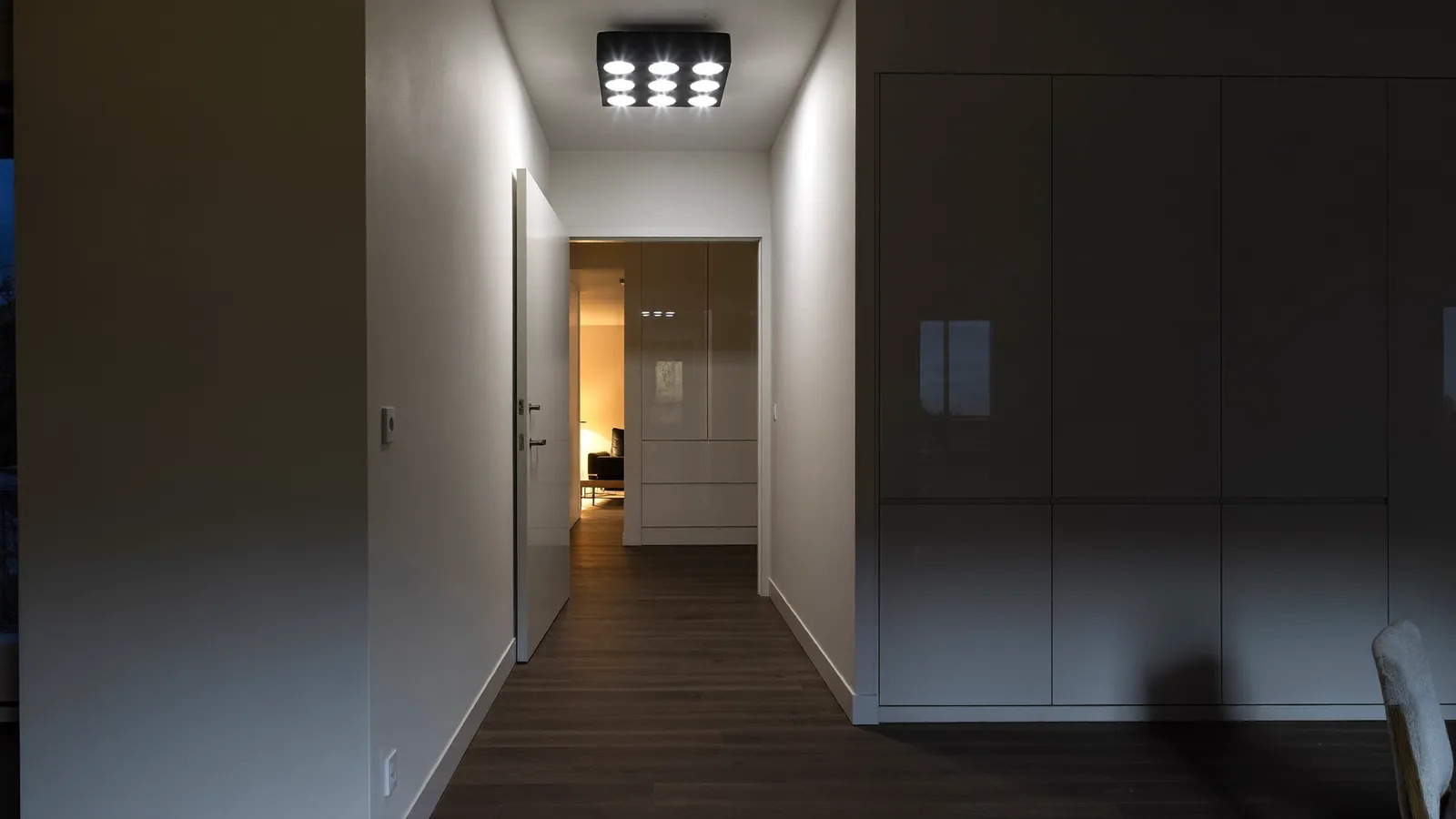

Коридор в загородном доме: пятнадцать метров, вход с улицы, дверь в гардеробную, лестница на второй этаж, проход на кухню, дверь в котельную. Пять мест, откуда человек входит в этот коридор, и пять мест, откуда логично включить в нём свет. Классическая проходная схема на такую задачу отвечает перекрёстными выключателями и жгутом кабеля, который идёт от точки к точке через весь этаж. Импульсная схема отвечает иначе: одно реле в щите и пять кнопок, каждая на своём сигнальном проводе.

Коротко:

• Импульсный выключатель — кнопка без фиксации: она даёт короткий сигнал и возвращается в исходное положение, а состояние света держит реле в щите.
• Точек управления одной группой может быть сколько угодно: каждая новая кнопка добавляет только сигнальную линию до щита.
• Силовой кабель идёт от реле к светильнику напрямую, поэтому длина трасс сокращается, а схема остаётся читаемой.
• На эту же схему без переделок надстраивается умный дом: контроллер слушает те же кнопки и различает короткое нажатие, длинное и двойное.

Как ведёт себя обычный выключатель

Привычная клавиша — это механический замок в силовой цепи. Она имеет два положения и физически фиксируется в каждом: щёлкнули вверх — контакт замкнут, лампа горит, пока клавиша стоит в этом положении.

Отсюда растут все ограничения. Ток лампы идёт через саму клавишу, поэтому кабель от щита сначала приходит к выключателю, и только потом уходит к светильнику. Управлять одним источником из двух мест можно проходными выключателями: между ними тянут отдельную пару проводов. Из трёх мест — уже с перекрёстным выключателем посередине. Из пяти — с тремя перекрёстными и клубком кабеля, который электрик собирает по месту и который через год не разберёт никто.

И ещё одно, менее очевидное: положение клавиши хранит состояние света. Поэтому «выключить всё из прихожей» в такой схеме невозможно — клавиши в дальних комнатах останутся поднятыми, и свет там будет гореть.

Что меняет импульсное реле

Импульсный выключатель работает как кнопка звонка: нажали — замкнулось, отпустили — разомкнулось. Постоянного положения у него нет.

Держит состояние света отдельное устройство — импульсное реле в щите. Его иногда называют бистабильным: у него два устойчивых положения, и оно перещёлкивается между ними на каждый короткий сигнал. Пришёл импульс от кнопки — реле замкнуло силовой контакт, лампа загорелась. Пришёл следующий импульс, с той же кнопки или с любой другой — реле разомкнулось.

Отсюда главное свойство схемы: кнопок может быть сколько угодно. Все они подключены параллельно к одному входу реле, и реле не различает, какая из них нажата. Добавить шестую точку управления в том же коридоре — значит протянуть до щита одну сигнальную пару. Силовая разводка остаётся нетронутой.

Силовая линия при этом идёт коротким и честным путём: от реле в щите прямо к светильнику. Кабель не заходит в каждый подрозетник по дороге, и общая длина трасс на большом объекте выходит меньше, чем в проходной схеме на то же число точек.

Три схемы на один и тот же коридор

Вернёмся к пятнадцатиметровому коридору из начала и посчитаем, что понадобится в каждом варианте.

Одна точка управления. Клавиша у входа с улицы, силовая линия от щита к ней и от неё к светильникам. Человек, спускающийся ночью со второго этажа, идёт в темноте до самого входа. Так делать не будем, но это отправная точка.

Проходная схема на пять точек. Между первой и последней клавишей идёт непрерывная цепочка: два проходных выключателя по краям и три перекрёстных между ними. Кабель тянется от точки к точке через весь этаж, местами тремя жилами, и в сумме набегает больше сотни метров силовой линии. Каждый перекрёстный выключатель — лишнее место, где схема может быть собрана неправильно, и находить такую ошибку придётся прозвонкой.

Импульсная схема на пять точек. Одно реле в щите, одна силовая линия от него до светильников и пять сигнальных пар от кнопок. Силового кабеля уходит примерно вчетверо меньше, сигнальный дешевле и тоньше. Схема на бумаге умещается в один прямоугольник с пятью входами, и через три года по ней разберётся любой электрик.

Разница в стоимости самих устройств при этом почти нулевая: перекрёстные выключатели стоят примерно как кнопки, реле сопоставимо с ними. Расходится трудоёмкость и метраж — и расходится тем сильнее, чем длиннее коридор и чем больше в нём дверей.

Где эта схема нужнее всего

Длинные коридоры и холлы. Классическая история: свет включают на входе, а выключают на другом конце. Двух точек здесь мало, а трёх и больше проходной схемой уже неудобно.

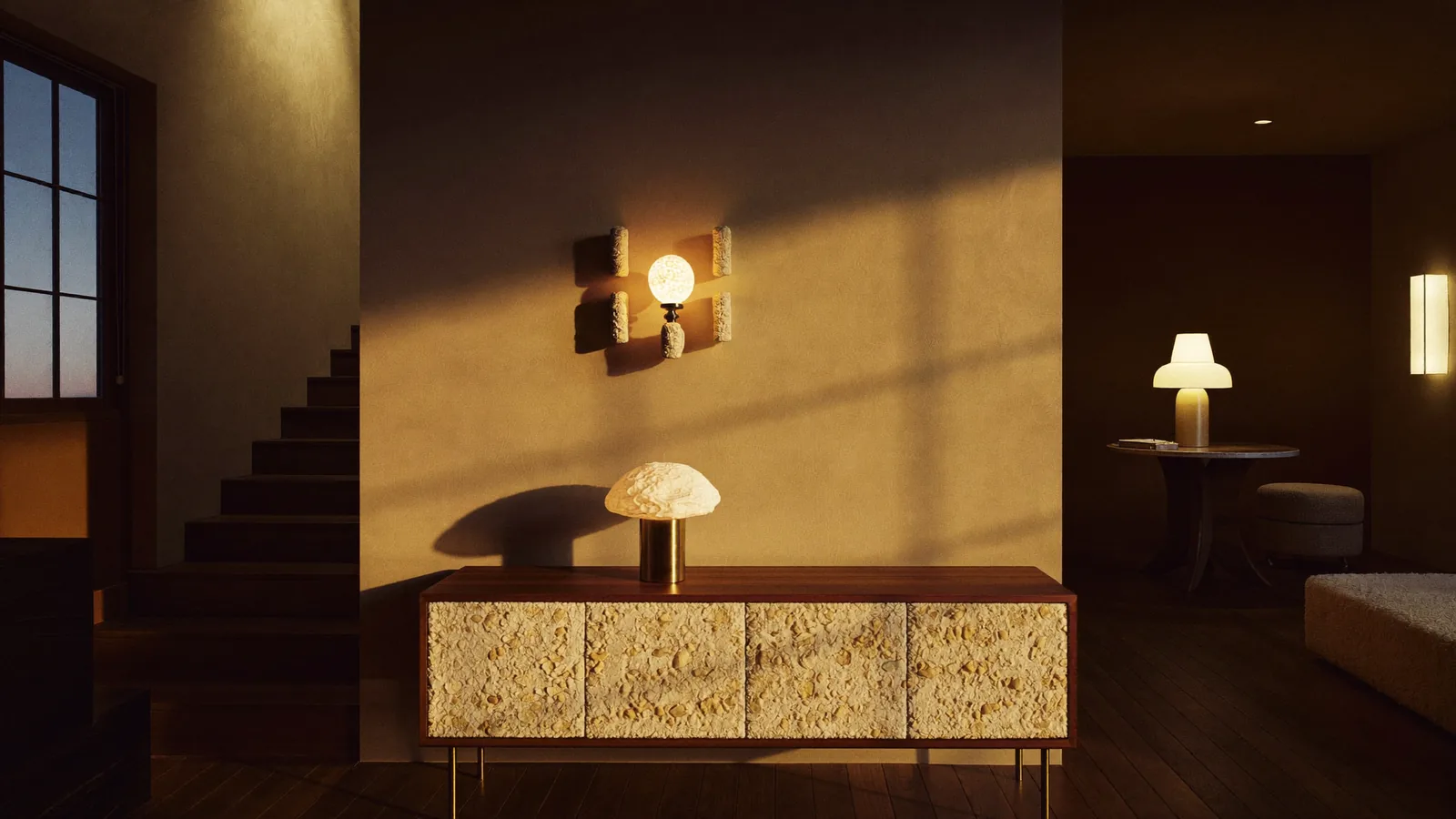

Лестницы в двух и трёх уровнях. Точка управления нужна на каждой площадке. В доме с тремя этажами это три-четыре кнопки на одну группу — предел, за которым проходная схема превращается в головоломку.

Спальня с двумя обитателями. Выключатель у двери и по кнопке с каждой стороны кровати. Три точки на одну группу верхнего света — обычная просьба, такое встречается почти в каждой квартире.

Проходные комнаты и вторые входы. Кухня-гостиная с выходом на террасу, гардеробная с двумя дверями, санузел с дверью из спальни и из коридора.

Мастер-выключатель у входной двери. Здесь импульсная схема выигрывает принципиально: сигнал «выключить всё» приходит на все реле разом, и они гасят свои линии независимо от того, где и какими кнопками их включали.

Что стоит эта схема

Разговор о деньгах здесь короткий, потому что цифры несопоставимы с ощущением от результата.

Импульсное реле — модуль на DIN-рейку шириной в один-два места. Кнопки внешне не отличаются от обычных клавиш: те же рамки, те же механизмы у большинства производителей, разница только в отсутствии фиксации.

Экономия приходит со стороны кабеля. В проходной схеме на пять точек нужен силовой кабель между всеми точками, местами трёхжильный. В импульсной — одна силовая линия до светильника и пять слаботочных пар до щита, а слаботочный кабель дешевле силового и тоньше в штробе.

Прибавляется место в щите: реле занимают ряд, иногда два. На объекте с двадцатью группами света это заметная часть шкафа, и её закладывают в компоновку заранее.

Как схема готовит дом к автоматизации

Здесь начинается самое интересное. Импульсная схема работает автономно: реле щёлкает от кнопок, контроллер для этого не нужен. Но она уже устроена так, как нужно умному дому.

Смотрите, что происходит. Кнопка даёт короткий сигнал. Этот сигнал приходит в щит. В обычной импульсной схеме его принимает реле напрямую. В автоматизированной — модуль входов контроллера, а тот уже решает, что сделать.

Разница в возможностях получается такой:

• Короткое нажатие включает и выключает свою группу — привычное поведение, которого ждёт гость.
• Длинное нажатие гасит весь этаж или всю квартиру.
• Двойное запускает сценарий: вечерний свет, режим кино, подсветку для гостей.
• Та же кнопка ведёт себя по-разному днём и ночью. В три часа ночи она зажигает подсветку пола на десяти процентах вместо верхнего света.

Ничего из этого не требует переделки проводки. Кнопка осталась той же, кабель тем же, изменилась программа. И обратный ход тоже честный: если контроллер вывести из схемы, реле продолжат щёлкать от кнопок, и свет в доме будет работать.

Отсюда практический вывод для тех, кто делает ремонт сейчас, а автоматизацию планирует позже: разведите свет импульсной схемой. Даже без контроллера вы получите управление из любого числа точек и мастер-выключатель у двери, а когда дойдут руки до сценариев, менять придётся только начинку щита.

Что обычно спрашивают на объекте

Гости разберутся? Клавиша выглядит и нажимается как обычная. Единственное отличие замечают наблюдательные: она не остаётся в нажатом положении. За тем же ужином никто на это внимания не обращает.

Что будет при отключении электричества? Простое импульсное реле возвращается в положение «выключено», и после восстановления питания свет сам не загорается. Для линий, где состояние важно, ставят реле с памятью или переносят логику в контроллер: тогда после подачи питания дом восстанавливает свет по сценарию.

Реле щёлкает — это слышно? В щите слышно, в комнате нет. Щит стоит в кладовой или техническом шкафу, и звук остаётся внутри него. В спальне, где щит по какой-то причине рядом, ставят реле с тихим механизмом.

Сколько живёт реле? Механический ресурс качественных модулей — сотни тысяч переключений. При десяти нажатиях в день это десятилетия. Реле в щите к тому же доступно для замены: снять модуль с рейки и поставить новый — работа на пятнадцать минут, тогда как замена выключателя в стене под плиткой означает совсем другой разговор.

Что сделать до штробления

Схема управления светом решается на этапе проекта электрики, потому что от неё зависит, какой кабель и куда пойдёт.

Пройдите по плану квартиры и отметьте комнаты, где вы входите с двух сторон. Отметьте коридоры длиннее четырёх метров. Отметьте спальни, где спят двое. Каждая такая отметка — кандидат на дополнительную точку управления.

Затем поставьте одну отметку у входной двери: это мастер-выключатель, и он окупает схему сам по себе.

Дальше вопрос переходит к инженеру: он посчитает группы, разложит реле по щиту и заложит запас. Как устроена эта основа, разобрано в статье про щит автоматизации и обычный электрощит, а что вырастает из неё дальше — в разборе о том, как один сценарий заменяет десяток выключателей. Проект и монтаж под ключ мы ведём в направлении управление освещением.
