Почему светодиодные лампы мигают при выключенном свете

Поднесите палец к светодиодной ленте на двенадцать вольт — она засветится. Хватает наведённого тока от вашего собственного тела. С такой чувствительностью светодиод живёт в каждой квартире, где раньше стояла лампа накаливания и молчала в темноте десятилетиями.

Именно эта чувствительность стоит за мерцанием выключенной LED-лампы. Слабое свечение и редкие вспышки в темноте создаёт паразитный ток в цепи выключателя — ток настолько маленький, что лампа накаливания никогда его не замечала. Возьмите такую же лампу из той же упаковки, вкрутите на место мигающей — она замигает точно так же. Причина сидит в проводке. Менять лампу за лампой — время впустую. Электрики видят это на объектах постоянно: заявка «поменяйте лампочку» через неделю превращается в заявку «поменяйте ещё раз», потому что лампу заменили, а паразитный ток остался в проводке.

Коротко:

• Паразитный ток в цепи выключателя — основная причина мерцания погашенной LED-лампы.
• Подсветка клавиши выключателя создаёт этот ток чаще всего: вынули индикатор — мерцание пропало.
• Наводка от соседних проводов в одном коробе усиливается на длинных линиях до дальних комнат.
• Резистор или RC-цепь у патрона гасят паразитный ток без переделки проводки; разведённый заранее ноль в подрозетнике снимает вопрос на годы вперёд.

Мерцание повторяется в нескольких комнатах или вернулось после замены лампы — пройдите проверку по чек-листу. В нём путь от клавиши выключателя до щита и пометки, что вы исправите сами, а где нужен электрик.

Паразитный ток объясняет, почему мигает светодиодная лампа

Паразитный ток в цепи выключателя — вот что вызывает мерцание светодиодной лампы, когда свет выключен. Выключатель физически разрывает фазу, но полностью обесточенной линия остаётся редко: слабый ток просачивается через индикатор в клавише или через соседний провод в пучке. Лампе накаливания на такой ток было всё равно — ей требовались десятки и сотни миллиампер, чтобы дать хоть какой-то видимый свет. Светодиодному драйверу хватает долей миллиампера. На вопрос «почему мигает светодиодная лампа» ответ почти всегда один и тот же: паразитный ток в проводке, накопленный десятилетиями и незаметный лампе накаливания.

Понимание этой механики экономит время на диагностике. Электрик, который знает про паразитный ток, не тратит час на замену патронов и выключателей наугад — он идёт по цепи от лампы к выключателю и дальше к щиту, проверяя ровно те три точки, где ток может просачиваться.

Я вижу это на объектах постоянно: коридор или прихожая — первые места, где замечают мерцание. Проходная зона, свет включают редко, лампа успевает тлеть точкой в темноте не один месяц, прежде чем кто-то вообще обращает на неё внимание.

Подсветка в клавише выключателя — самая частая причина

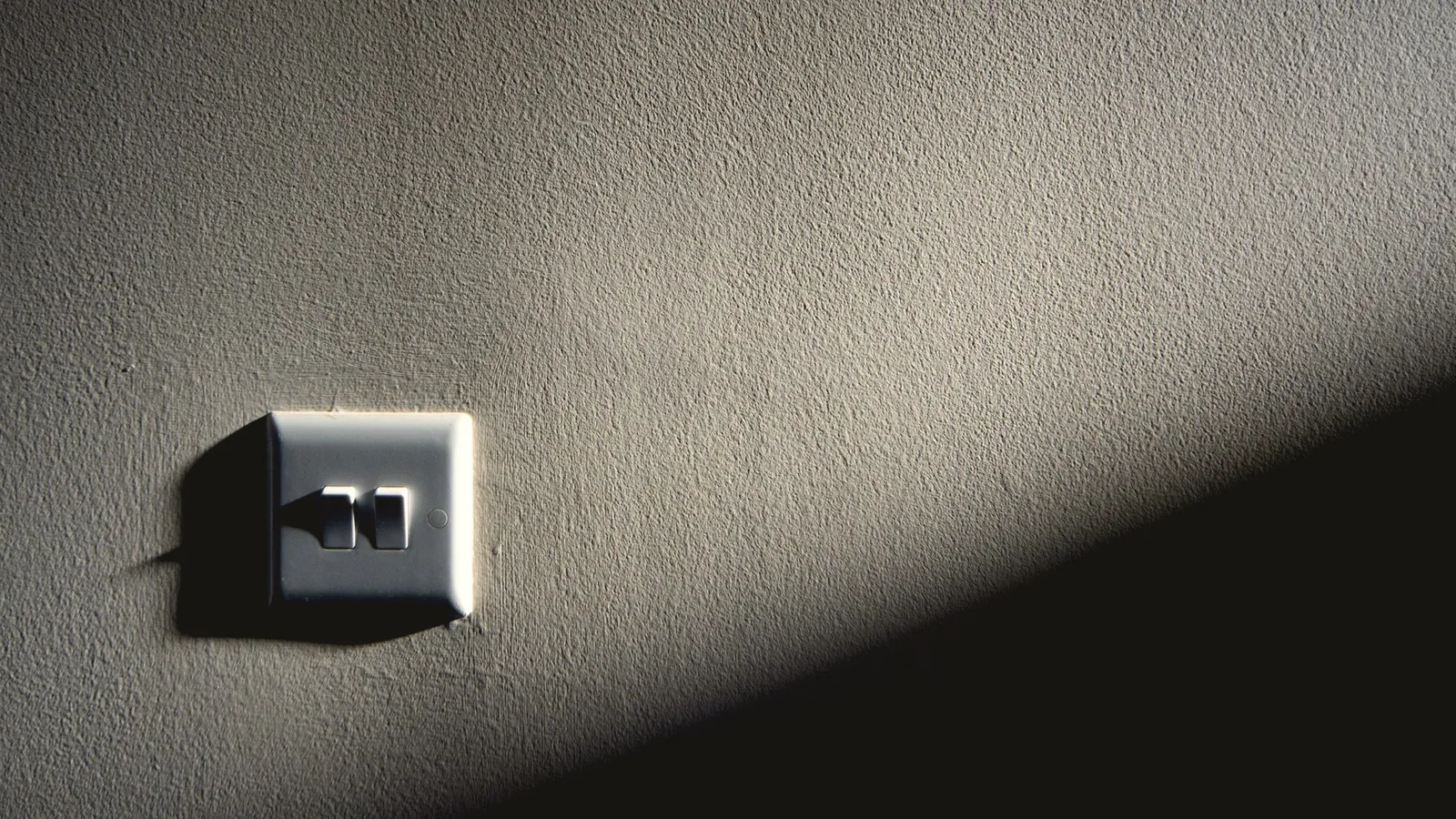

Индикатор в клавише выключателя чаще всего и запитывает лампу паразитным током. Неоновая или светодиодная точка в клавише светится в темноте, чтобы вы нашли выключатель на ощупь. Через эту же подсветку в проводку просачивается слабый ток — и он идёт дальше, на лампу. Лампа получает микроскопическую дозу энергии и либо тлеет ровной точкой, либо вспыхивает короткими импульсами.

Проверить это просто. Вытащите индикатор из клавиши, если он съёмный, — мерцание пропадает сразу: цепь разомкнута, паразитному току некуда течь. Если разбирать выключатель не хочется, тот же эффект даёт конденсатор, поставленный параллельно лампе: он забирает паразитный ток на себя, прежде чем тот доберётся до светодиода. Такие конденсаторы продаются готовыми — вкручиваются в патрон или ставятся в распределительную коробку, задача занимает пару минут.

Наводка от соседних проводов усиливает мерцание на длинных линиях

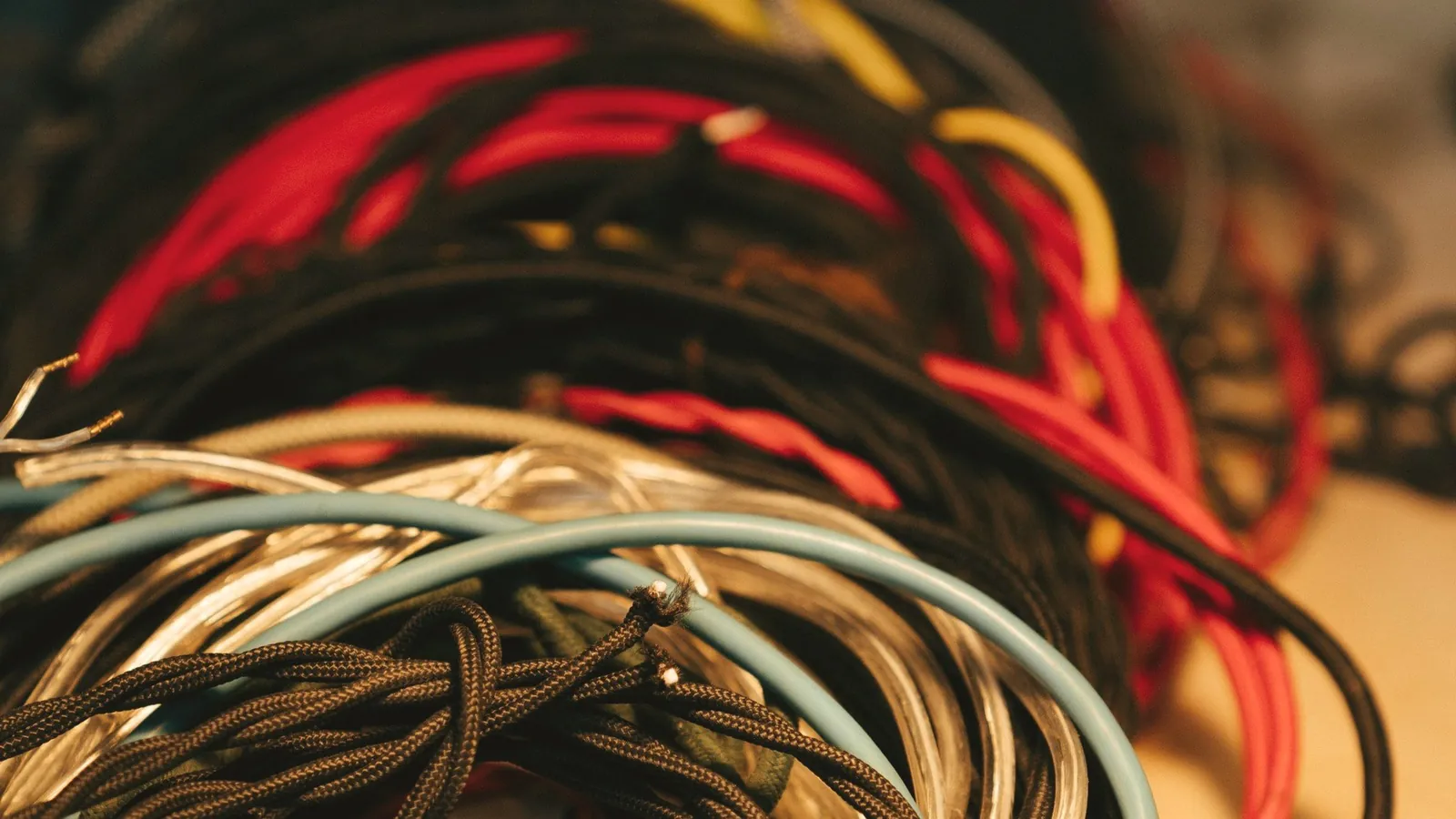

Наводка от соседних проводов создаёт тот же эффект без всякой подсветки в клавише. Представьте кабельную косу под потолком: десяток проводов идёт в одном коробе, часть под напряжением, часть — обесточенная линия к выключенной лампе. Провода под током создают вокруг себя слабое электромагнитное поле. Обесточенная линия, особенно если она идёт рядом с другими и тем более скручена в жгут, принимает наведённое напряжение — как маленький конденсатор, который зарядился от соседей.

Пучок из шести-восьми проводов под потолком — обычная картина в панельной квартире, где электрику разводили общей косой без разделения по группам. Каждый провод под нагрузкой добавляет свою каплю в наведённое напряжение на соседней линии, и чем плотнее уложен пучок, тем сильнее эффект.

Светодиоду хватает и такой малости. Чем длиннее линия от щита до лампы, тем больше проводов идёт рядом, тем сильнее накапливается наводка. Дальняя комната мигает заметнее, чем розетка в метре от щита: там линия короче, наводиться попросту не от чего.

КПД светодиода объясняет, почему мерцание стало заметным только с LED

КПД светодиода в разы выше, чем у лампы накаливания на тот же люмен — вот что объясняет, почему мерцание стало заметным только с приходом LED-ламп. Лампе накаливания для видимого свечения нужны были десятки и сотни миллиампер: вольфрамовая спираль разогревалась медленно, малый паразитный ток тонул в тепловой инерции незамеченным. Светодиодному кристаллу хватает долей миллиампера.

Разница на два порядка объясняет, почему в старой квартире с лампами накаливания мерцание десятилетиями оставалось незамеченным, а после замены на LED сразу проявилось — при той же самой проводке, тех же выключателях, тех же паразитных токах.

Входной конденсатор драйвера создаёт вспышки в темноте

Входной конденсатор в драйвере лампы копит паразитный заряд и стреляет короткими вспышками, когда напряжения хватает для разряда. Конденсатор набирает заряд по крупицам от паразитного тока, доходит до порога срабатывания — и разряжается импульсом. Кристалл вспыхивает, конденсатор снова начинает копить. Цикл повторяется, пока паразитный ток течёт в цепи. Чем дешевле драйвер и чем меньше в нём защитных элементов, тем заметнее и чаще эти вспышки: бюджетные лампы мигают ярче и чаще дорогих именно поэтому.

Ноль в подрозетнике убирает мерцание навсегда

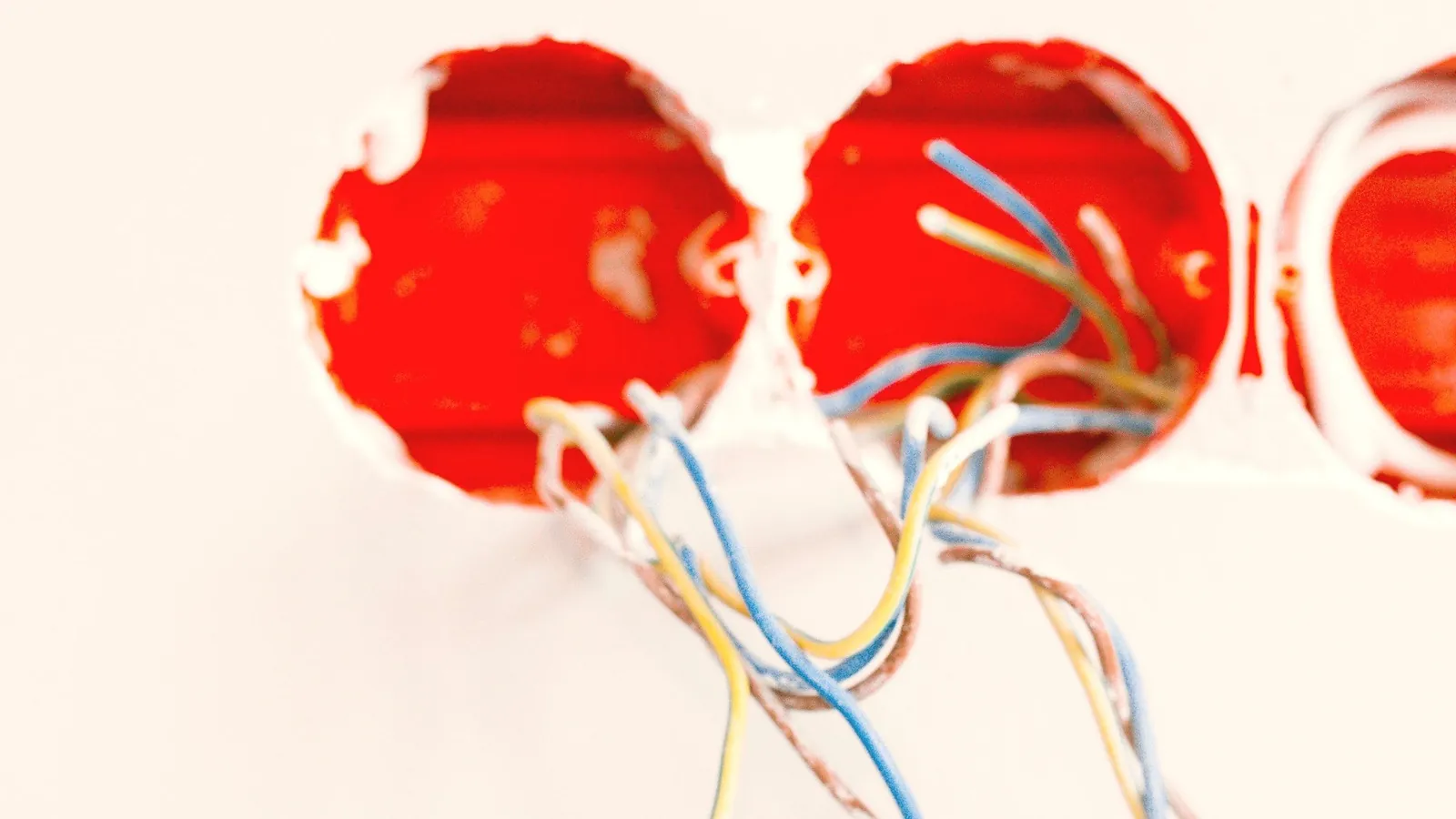

Разведённый в подрозетнике рабочий ноль убирает мерцание навсегда. Заводите в коробку выключателя рабочий ноль, запитываете подсветку клавиши отдельно от линии лампы — паразитная цепь размыкается сама собой, мерцать больше нечему. Это решение проектное: закладывается на этапе электромонтажа, пока штробы открыты и провода не собраны в жгуты. В уже сделанном ремонте эта переделка почти всегда требует вскрытия стены — ноль обычно уже собран в один узел.

Отдельный ноль в подрозетнике выключателя пригождается и позже: та же коробка нужна для термостата тёплого пола или для датчика движения, если решите добавить их следующим этапом. Заложить это на старте дешевле, чем тянуть провод отдельно через год.

На одном из наших объектов — в квартире в ЖК «Milk House» в Новосибирске — мы развели двадцать пять групп освещения, двенадцать из них диммируемые, и сразу заложили в проект отдельный ноль для подсветки клавиш. За месяцы эксплуатации квартиры лампы стабильно оставались погашенными в темноте — паразитному току просто некуда течь. Если планируете такую схему заранее, эту часть работы удобно заказать сразу как проект управления освещением: ноль под подсветку клавиш разводят в процессе монтажа, пока стены открыты и штробы не заделаны. Смета на такую разводку с нуля обычно начинается от 475 000 ₽ — сумма зависит от количества групп и длины линий.

Если ремонт уже сделан и вскрывать стены не вариант, разберитесь со своей схемой по шагам — куда смотреть в первую очередь и что чинится без перфоратора.

Резистор и RC-цепь гасят паразитный ток в готовой проводке

Резистор или RC-цепь у патрона решают ту же задачу в уже сделанной проводке, без вскрытия стен. Резистор или конденсаторная цепочка, установленные параллельно лампе — в патроне или в распределительной коробке, — забирают паразитный ток утечки на себя. Лампе перестаёт хватать энергии для видимого свечения.

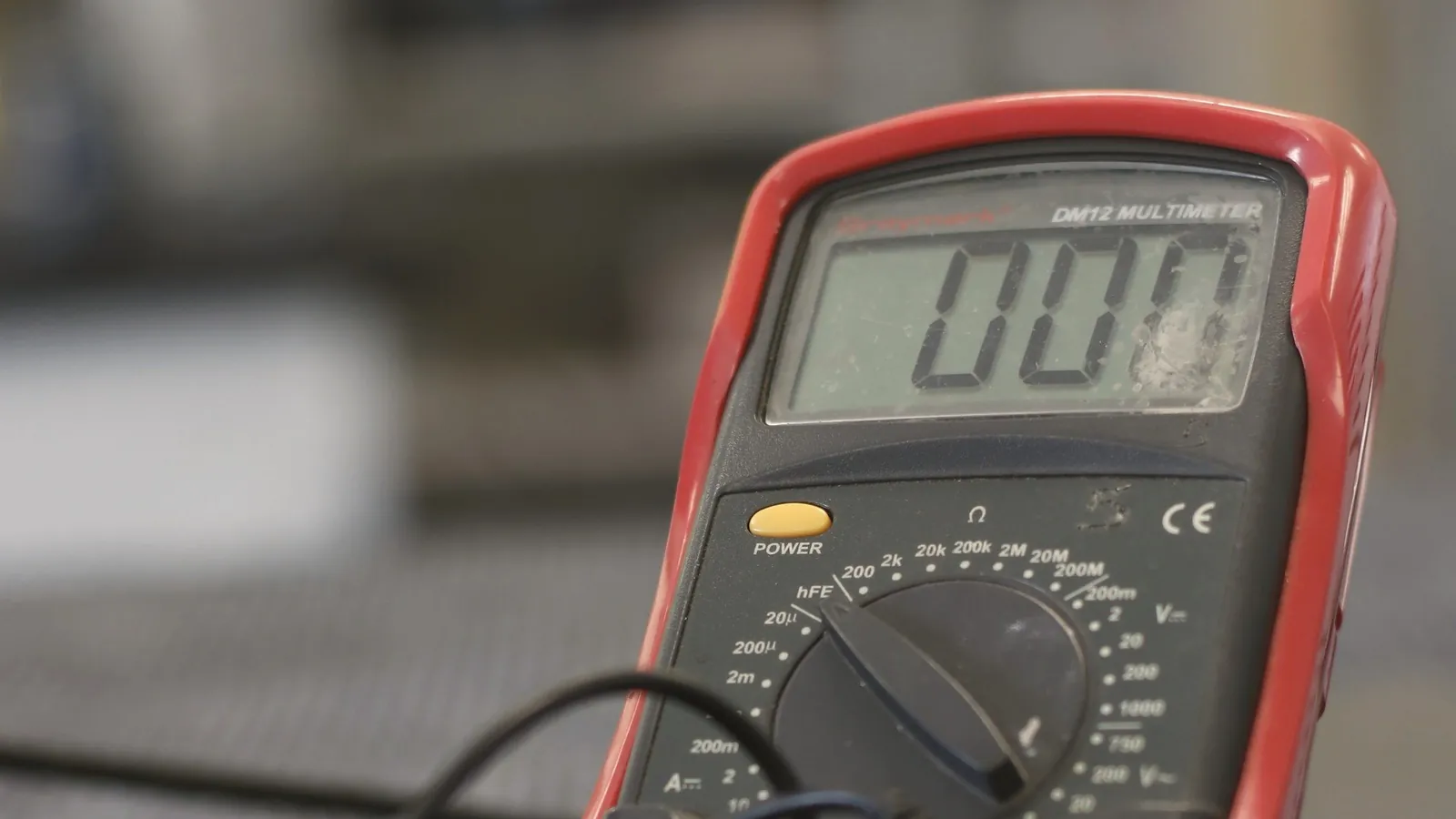

Типовой номинал резистора для такой задачи — единицы-десятки Ом, на мощность около одного ватта рассеивания. Точный номинал подбирается под конкретный ток утечки — здесь без замера мультиметром не обойтись, готового числа на все случаи нет. Например, ток утечки в районе половины миллиампера гасится одним номиналом, а линия с плотным пучком проводов рядом потребует другого — без замера цифра оказывается либо избыточной, либо слишком слабой для этой конкретной линии. Задача практическая: измерить, подобрать, поставить, проверить, что мерцание пропало.

В спальне это особенно чувствуется: лампа тлеет точкой прямо у кровати, и глаз, привыкший к темноте, ловит её раньше, чем в коридоре. Резистор в патроне снимает и этот случай — светильник у кровати гаснет полностью.

Если сомневаетесь, какой номинал нужен именно на вашей линии, опишите ситуацию мне в Telegram @Maks_Selivanov: подскажу, где ставить резистор, а где проще развести ноль.

Массовое мерцание по щиту — сигнал для ревизии проводки

Мерцание сразу нескольких линий одновременно — сигнал для ревизии всего щита. Единичная мигающая лампа в коридоре почти всегда безобидна: подсветка клавиши или наводка от соседнего провода, лечится точечно, резистором или отдельным нолём. Мерцание, которое меняется от включения посторонних приборов, или мигание сразу нескольких ламп по всей квартире — повод проверить фазировку и качество соединений в щите: сопротивление изоляции, затяжку клемм, архитектуру разводки от щита до дальних комнат.

На объекте шале на Катуни, где сорок групп света шло от одного щита, массовое мерцание сразу по нескольким линиям стало сигналом для ревизии фазировки по всему щиту.

Как устроить свет во всей квартире одним сценарием, чтобы такие мелочи не всплывали годами, разобрано в статье про единый сценарий управления светом. Если вы хотите связать свет со шторами, климатом и защитой от протечек, посмотрите, как мы ведём умный дом от проекта до сдачи.

Мерцающая в темноте лампа — диагностический сигнал о том, как устроена цепь выключателя. Начинайте от выключателя, идите к патрону, заканчивайте щитом — причина обнаружится на этом пути почти всегда. Чинится это дешевле, чем кажется: резистор на копейки или разведённый на этапе монтажа ноль решают вопрос насовсем. Проводка в вашей квартире рассказывает эту историю каждый вечер, стоит только выключить свет и приглядеться.

Сколько ламп мерцает в темноте у вас дома прямо сейчас — одна в коридоре или уже весь этаж?
