KNX: что это за шина и почему её выбирают в премиум-объектах

Почему архитектор на дорогом объекте почти никогда не сравнивает протоколы умного дома и сразу закладывает в проект именно KNX?

Коротко:

• KNX — открытый европейский стандарт шины умного дома; сотни производителей делают под него сертифицированные совместимые модули.
• Главное отличие от контроллерных систем — децентрализация: логика сценариев живёт в каждом устройстве на шине.
• Настраивают систему в профессиональной среде ETS — это работа сертифицированного инженера.
• На премиум-объектах KNX выбирают за срок жизни системы и совместимость оборудования на десятилетия вперёд.

К нам часто приходят заказчики, которые уже сами произносят слово KNX. Обычно они услышали его от архитектора или дизайнера — там, где разговор о доме дошёл до инженерии. Слово звучит как пароль серьёзного объекта: раз KNX, значит дорого, значит профессионально, значит надолго. Ассоциация срабатывает раньше, чем человек понимает, что это физически такое. Разберём по порядку, что стоит за этим словом и кому оно действительно нужно.

Что такое KNX физически

KNX — это открытый европейский стандарт шины для автоматизации зданий, под который сертификацию проходят сотни производителей.

В восьмидесятых годах несколько европейских концернов объединили свои протоколы и сформировали единый стандарт — тогда альянс назывался Konnex. Сегодня любой производитель может выпускать оборудование под этот стандарт, если оно проходит сертификацию и соответствует требованиям протокола. После проверки на корпусе появляется значок KNX, и дальше устройство спокойно работает в одной шине с модулями любых других брендов, которые прошли ту же сертификацию.

Производителей — сотни: Gira, ABB, Jung, Siemens и десятки менее известных марок делают выключатели, реле, диммеры и датчики под общий протокол. Для заказчика это оборачивается выбором: можно собрать клавиши и розетки одного дизайна, а логику и силовые модули взять у другого бренда — всё это будет разговаривать на одном языке шины. KNX умный дом в этом смысле собирается из рынка целиком.

Децентрализация — главное отличие от контроллерных систем

В KNX логика не хранится в одном блоке — она распределена по устройствам прямо на шине.

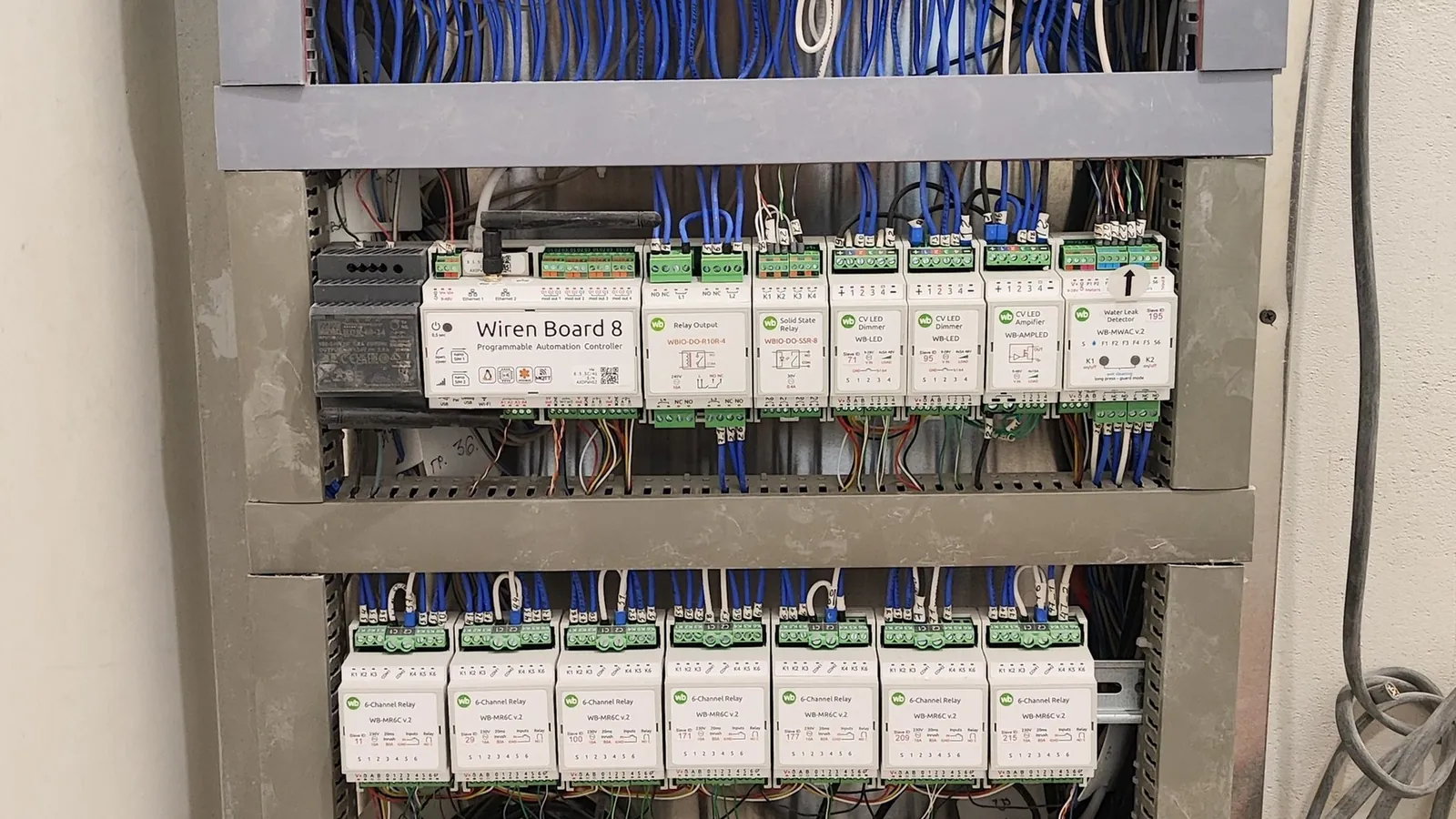

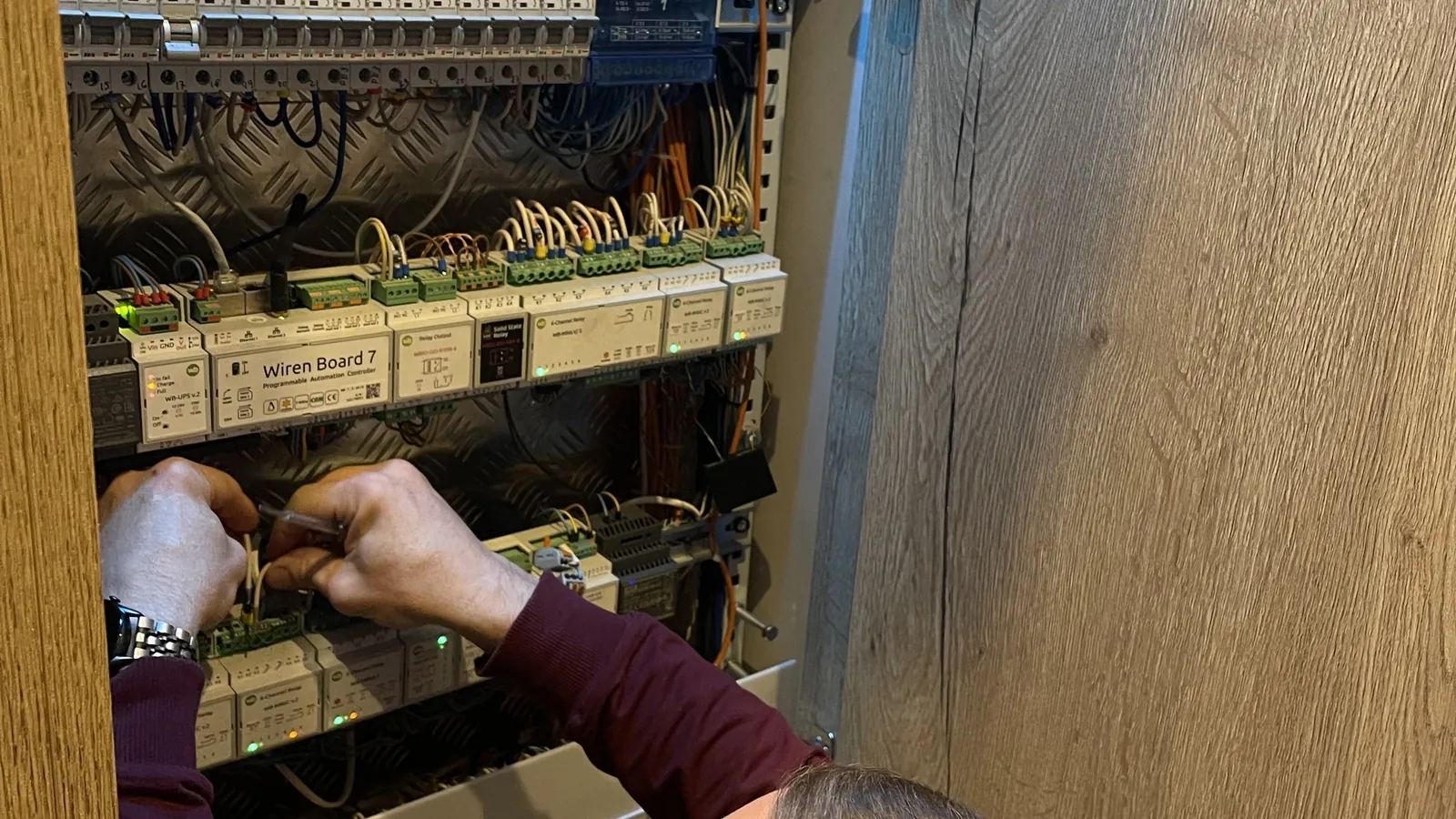

Возьмём контроллер Wiren Board — систему, которую мы ставим на большинстве объектов. Вся логика сценариев живёт в самом контроллере: входы и выходы подключены к нему, и если контроллер выходит из строя, базовое включение-выключение через отдельные реле ещё может работать, а сложный сценарий — свет по времени суток, автоматика по датчикам присутствия, приезд и уход — останавливается вместе с контроллером.

В KNX логика работает иначе. У каждого устройства — выключателя, реле, датчика — есть собственная память с пакетами поведения: что делать при таком-то сигнале от такого-то соседа по шине. Если один модуль сгорел или завис, он просто выпадает из сценария, а всё остальное продолжает работать так, как работало прежде. Единственное условие — целостность самой линии: шина идёт шлейфом, и важно, чтобы она не была физически разорвана ни в одной точке.

ETS — почему это профессиональная среда

Систему KNX настраивают в отдельном программном продукте ETS, и это работа для обученного инженера.

ETS — Engineering Tool Software — среда, в которой прописывают каналы, входы, сценарии и связи между устройствами. Интерфейс там неюзабельный в бытовом смысле: открыть программу и сразу разобраться не получится. Настройка каждого устройства занимает время, и среда рассчитана на профессионала, который прошёл обучение в сертификационном центре KNX и получил собственный ключ доступа — без него поменять конфигурацию объекта просто не дадут.

Отсюда практический вывод для заказчика: любое изменение сценария на объекте с KNX — это вызов специалиста с ноутбуком и лицензией ETS. С позиции обычного человека, привыкшего к приложению на телефоне, система может ощущаться неудобной, и это честная граница, с которой стоит заходить в проект на KNX.

Если вы на этапе проекта и сомневаетесь, какой протокол закладывать под свой объект — KNX, Wiren Board или их сочетание через шлюз, — проще свериться с собственным списком вопросов, чем верить словам одного интегратора.

Почему KNX ассоциируется именно с премиум-объектами

Стандарту больше тридцати лет, и за это время он стал гарантией совместимости оборудования и доступности мастеров на горизонте десятилетий.

Пакет понятен, протокол понятен, модули совместимы между производителями — архитекторы на дорогих объектах просто не экспериментируют и закладывают KNX в проект по умолчанию: в особняки, в клиники, в бутик-отели. Там бюджет позволяет не считать каждый рубль на оборудовании. Дизайнерских решений — выключателей, панелей, нестандартных форм — под KNX выпущено больше, чем под любой другой протокол умного дома.

Если говорить честно, KNX — это, пожалуй, самая дорогая шина на рынке умного дома. Но плата здесь — за децентрализацию и срок жизни системы. На одном из наших объектов — шале из кедрового кругляка на Катуни — мы вели 40 групп света и 17 приводов штор на классической проводной архитектуре. При таком масштабе управление светом логично собирать группами и сценариями на сотни светильников сразу, и именно для этой задачи на объектах подобного уровня в Европе чаще закладывают KNX.

Где KNX проигрывает Home Assistant и Sprut.hub

Там, где нужна быстрая и самостоятельная правка сценария, KNX уступает системам с дружелюбным интерфейсом.

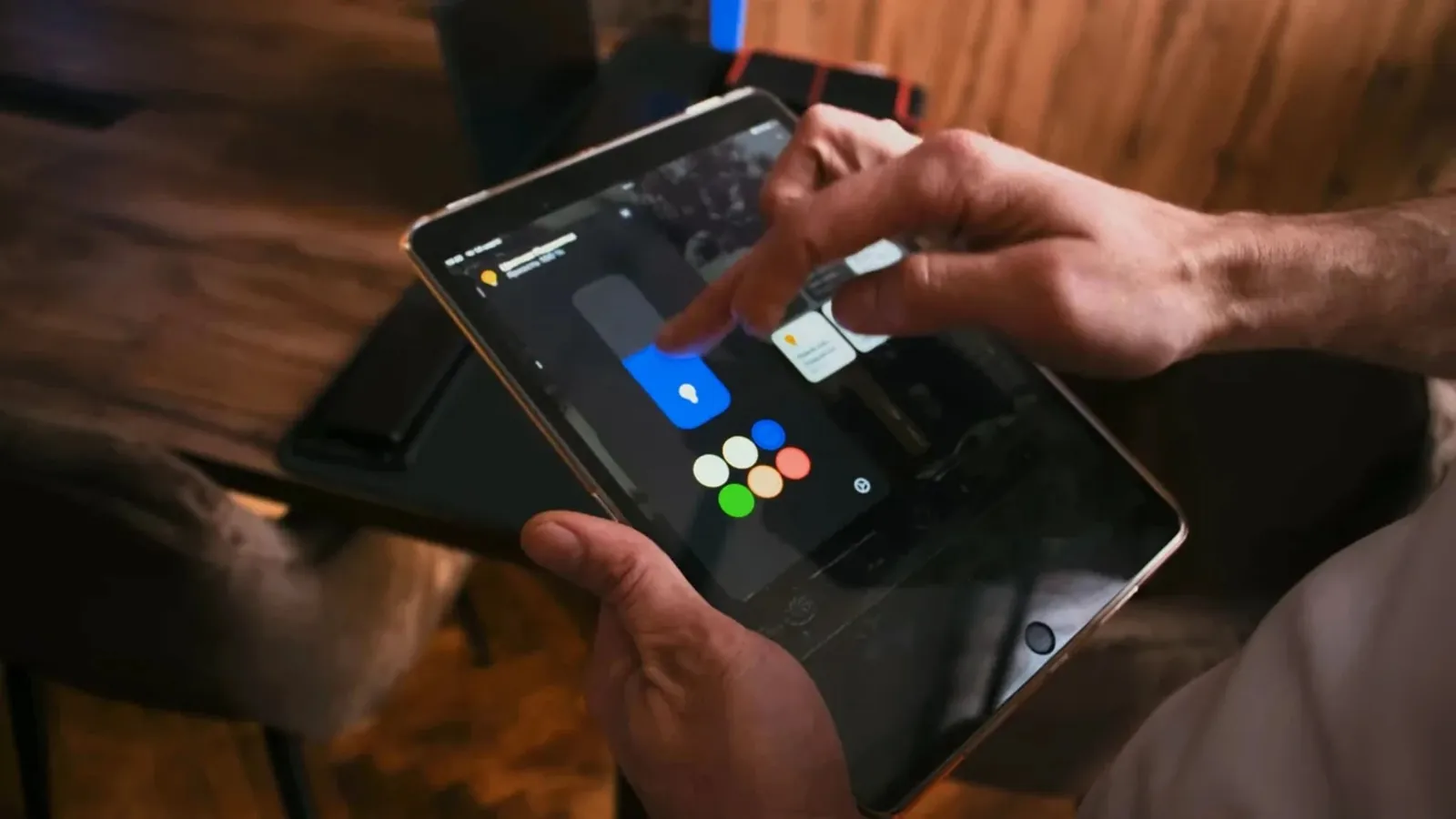

Сложная логика и небольшое количество инженеров с лицензией ETS в регионах означают, что любое изменение сценария требует вызова специалиста. В Sprut.hub или Home Assistant владелец объекта часто способен сам зайти в приложение и поменять логику — задать новое время, добавить устройство, перестроить сценарий без визита интегратора. Для KNX этот путь закрыт: правка там — всегда ETS, а значит, снова вызов специалиста.

Мы ставим Sprut.hub как штатную платформу на всех своих объектах именно по этой причине — люди, которые живут с системой каждый день, должны сами подкручивать сценарий без ожидания визита инженера. На одном из наших объектов в Новосибирске — квартире на Европейском Берегу, где заведено 20 групп освещения, — хозяева сами донастраивают режимы под сезон, и это ровно то, что на KNX потребовало бы отдельного вызова мастера.

Шлюзы — как KNX соединяется с Wiren Board, DALI и DMX

KNX не обязан закрывать весь объект один — его подключают шлюзом к другим протоколам и берут именно там, где он выигрывает.

Шлюз — это устройство, которое переводит пакеты данных с одного протокольного языка на другой. У контроллера Wiren Board основной протокол — Modbus RTU; шлюз переводит его пакеты в формат KNX и обратно, и дальше два мира работают в одной системе. Практическая схема на объекте выглядит так: глубокая инженерная логика — отопление, диспетчеризация, защита от протечек — остаётся на Wiren Board, а основное освещение заводится на KNX через шлюз, потому что KNX умеет управлять сотнями светильников группами и сценариями. Спроектировать такую логику под нужный протокол и бюджет помогает наша услуга управления освещением — там же решается, что остаётся на проводной базе, а что имеет смысл вывести на KNX.

Так же через шлюз KNX стыкуется с DALI и DMX — когда на объекте нужно управлять большим количеством световых приборов в общественном пространстве или на сцене.

Loxone и Wiren Board — что выбрать вместо KNX

Обе системы закрывают те же задачи централизованным контроллером и при этом дают заметно более удобный интерфейс для повседневной жизни.

Loxone — закрытый протокол, но система открыта к внешней интеграции: шлюзом она разговаривает с Wiren Board через Modbus или TCP/IP по MQTT, а с KNX, DALI и DMX — тоже через шлюз. В обмен на закрытость Loxone даёт заметно более удобное, юзабельное программное обеспечение — для жилой автоматизации это ощутимый плюс. Это централизованная система: контроллер в ней есть, и его отказ придётся продумывать так же, как на любой другой контроллерной архитектуре.

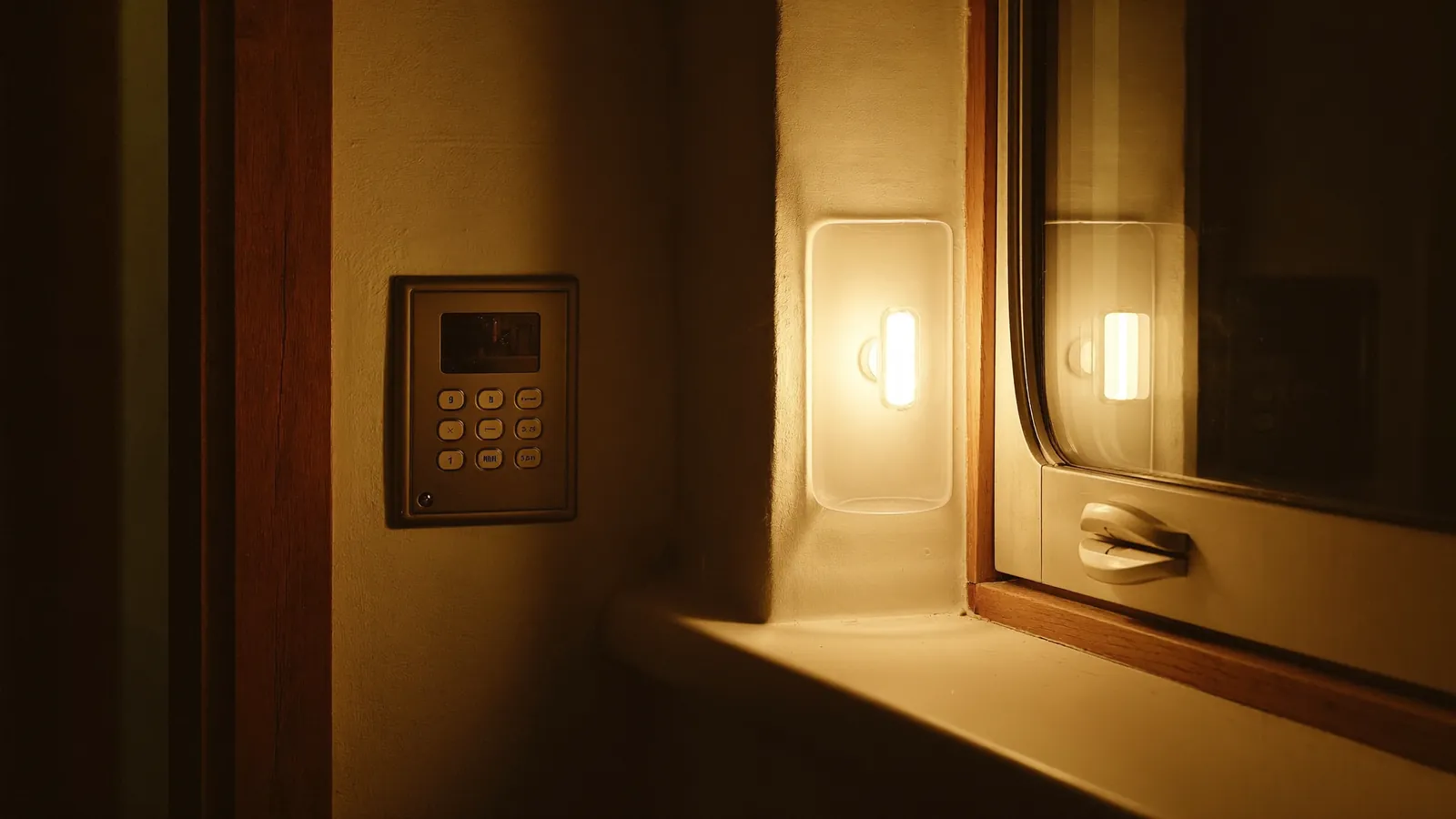

Wiren Board закрывает те же вопросы собственной логикой: контроллер надёжный, а при необходимости систему делают смешанной — например, ставят резервный контроллер на случай отказа основного. В реалиях российского рынка такую архитектуру проще собрать, настроить и обслужить, чем систему на ETS. Внешняя периферия при этом может остаться классической: клавиши Gira и Jung, панель Loxone на стене — внешне они выглядят так же премиально, как элементы KNX, разница скрыта внутри щита.

Марку протокола заказчики в разговоре называют по-разному: кто-то говорит «KNX» на английский манер, кто-то «кнх», кто-то «кнкс» — за буквами стоит один и тот же стандарт. Как между собой соотносятся KNX, Wiren Board, Home Assistant и Sprut.hub на конкретном объекте, подробно разобрано в статье про выбор платформы умного дома.

Кому стоит смотреть в сторону KNX

KNX имеет смысл для премиального объекта с архитектором в команде, где горизонт владения — от двадцати лет, а децентрализация важнее скорости внедрения.

Частный дворец, клиника, бутик-отель, особняк с архитектурным проектом — вот профиль объекта, где выбор KNX оправдан без скидок. В Европе это распространённое решение по умолчанию; в России чаще выбирают смешанные проводные архитектуры — тот же Wiren Board с шлюзом на KNX там, где это реально нужно под дизайн или масштаб освещения. KNX умный дом на таком объекте проектируют вместе с архитектором с самого начала.

KNX — инженерная страховка на десятилетия владения: совместимость оборудования, доступность обученных мастеров и предсказуемое поведение системы при отказе одного узла. Эта страховка стоит дорого, и платить за неё есть смысл ровно там, где горизонт и бюджет объекта это оправдывают.

Если вы проектируете объект такого уровня и решаете, где закладывать KNX, а где достаточно проводной системы на Wiren Board, — обсудите это со мной напрямую в Telegram → t.me/Maks_Selivanov: вместе прикинем архитектуру и расчёт под ваш объект.
