Контроллер Wirenboard: какой модуль за что отвечает в щите

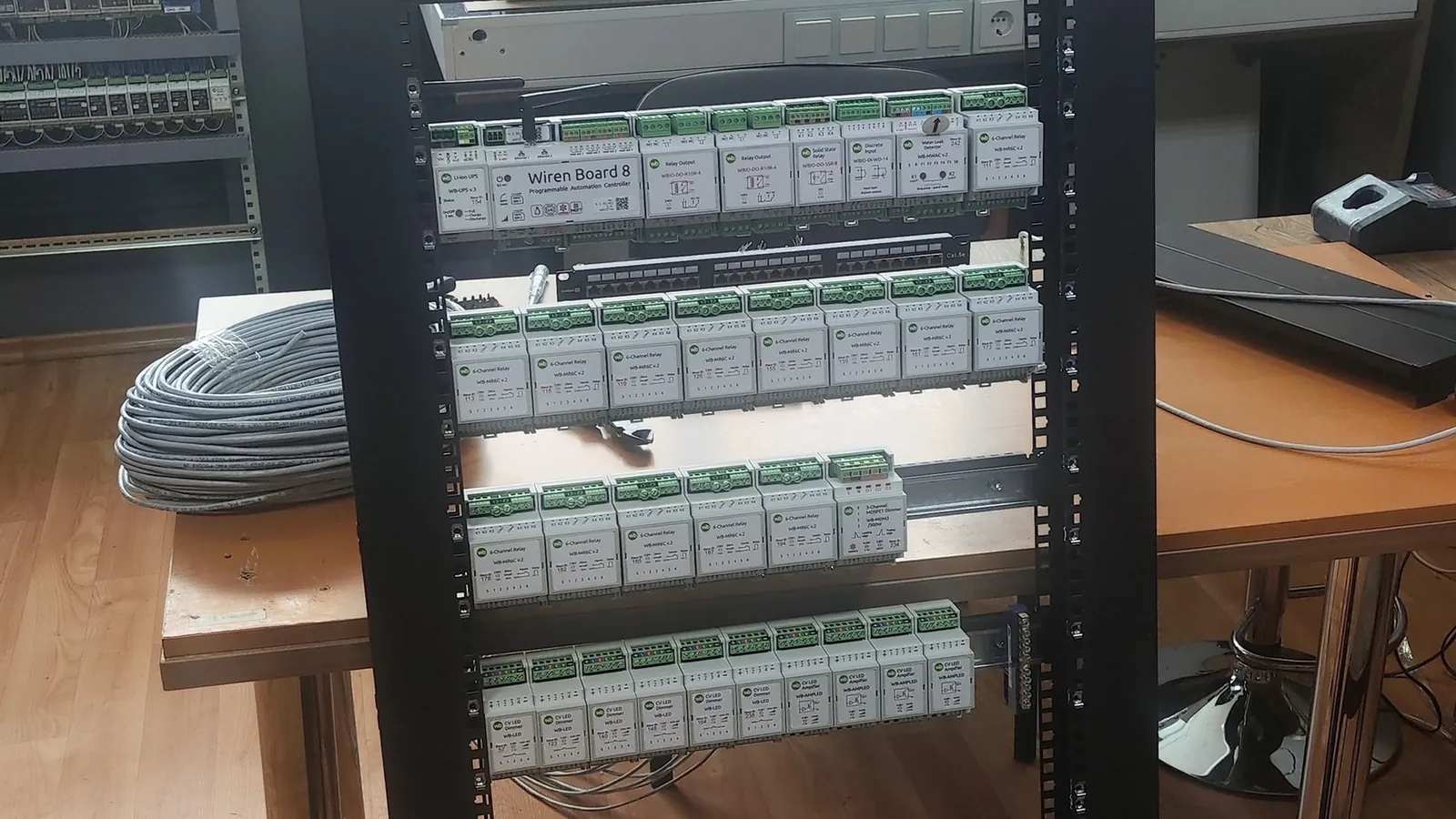

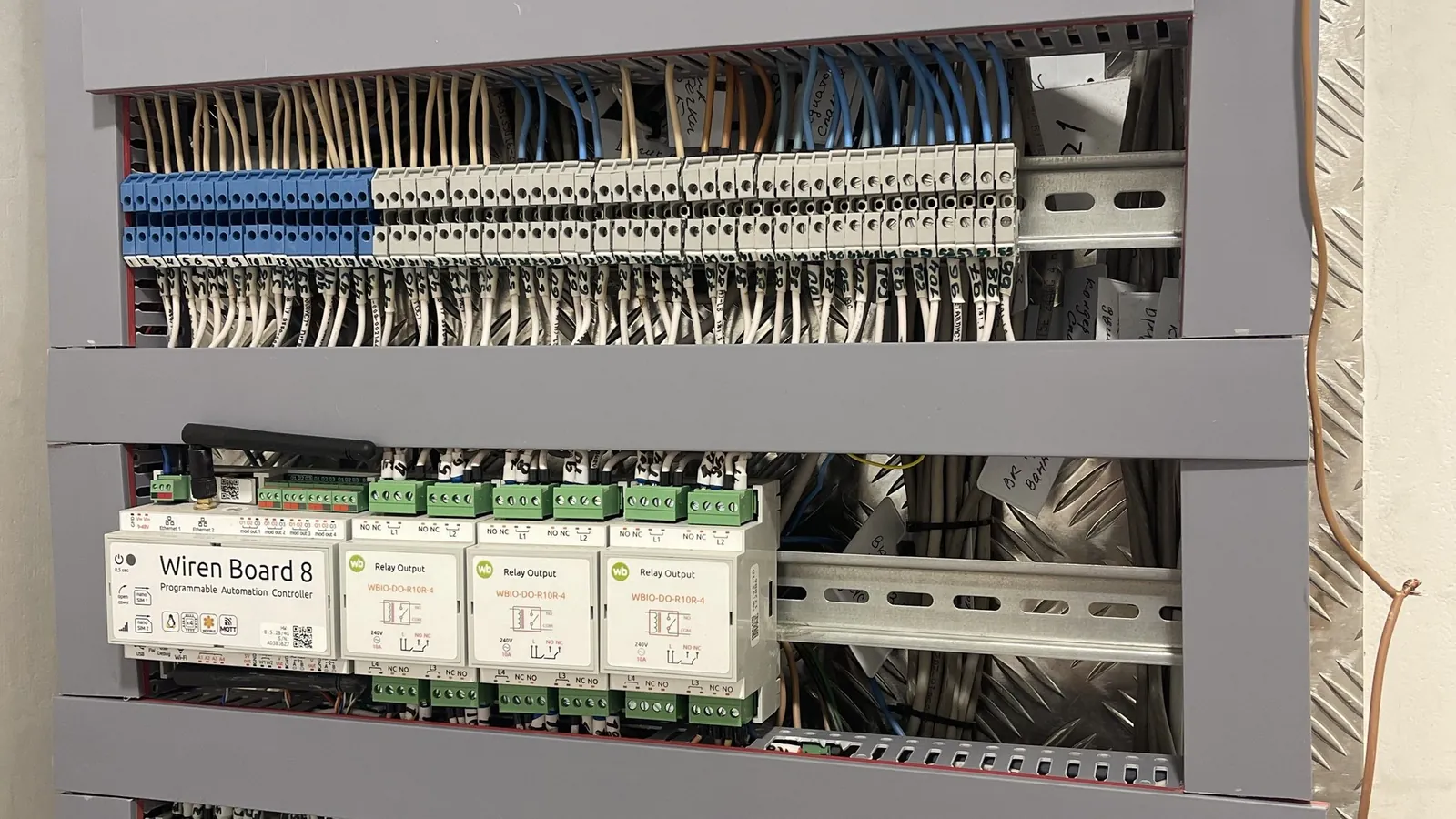

Вы открываете щит после монтажа — и видите ряд одинаковых на вид коробочек с непонятными буквами и цифрами на боку. Какая держит свет, какая гасит подсветку, какая управляет шторами, а какая следит, чтобы квартиру не залило, — с первого взгляда не разобрать. На объекте с Wirenboard так выглядит любой щит: контроллер и десяток модулей рядом, все в одинаковых корпусах на din-рейке, отличить их можно только по маркировке и по тому, что заведено на клеммы снизу. Разберём, какой модуль что делает у контроллера Wirenboard и почему архитектура щита решает больше, чем марка оборудования внутри.

Коротко:

• Контроллер Wirenboard — вычислительное ядро щита, у него нет своих реле и групп: он думает, а коммутируют отдельные модули рядом.
• Модули общаются с контроллером по проводной шине RS-485 (Modbus); у каждого свой адрес, как у отдельного абонента.
• Реле WB-MR6C v.2 держит пусковой ток до 80 А и работает даже без команды контроллера — как обычное импульсное реле.
• Диммеры, датчики, учёт энергии и модуль защиты от протечек — отдельные задачи, у каждой свой модуль и своя логика.

Контроллер Wirenboard — вычислительное ядро на din-рейке

Контроллер Wirenboard — это вычислительное ядро щита: миникомпьютер с Linux, который встаёт на din-рейку рядом с автоматами. Голый контроллер не включает и не выключает нагрузку — в нём нет ни одного реле и ни одной группы, только процессор, память и слоты для расширения. В Wirenboard 8, например, уже есть Ethernet, Wi-Fi, слот под SIM-карту для удалённого мониторинга и USB под Z-Wave-стик; через внутреннюю шину сбоку от корпуса, с правой стороны, к нему добавляются модуль Zigbee и дополнительные интерфейсы RS-485 — так количество портов подстраивается под конкретный проект. Контроллер Wirenboard задаёт логику всего щита, а функции — свет, шторы, климат — появляются только вместе с соседними модулями на той же рейке. Марку при этом заказчики пишут кто как: слитно Wirenboard, через пробел Wiren Board, кириллицей «вайренборд» или «вирен борд». На корпусе модуля стоит латиница, и за всеми написаниями в щите стоит одно и то же железо.

Контроллер и модули общаются по шине Modbus и RS-485

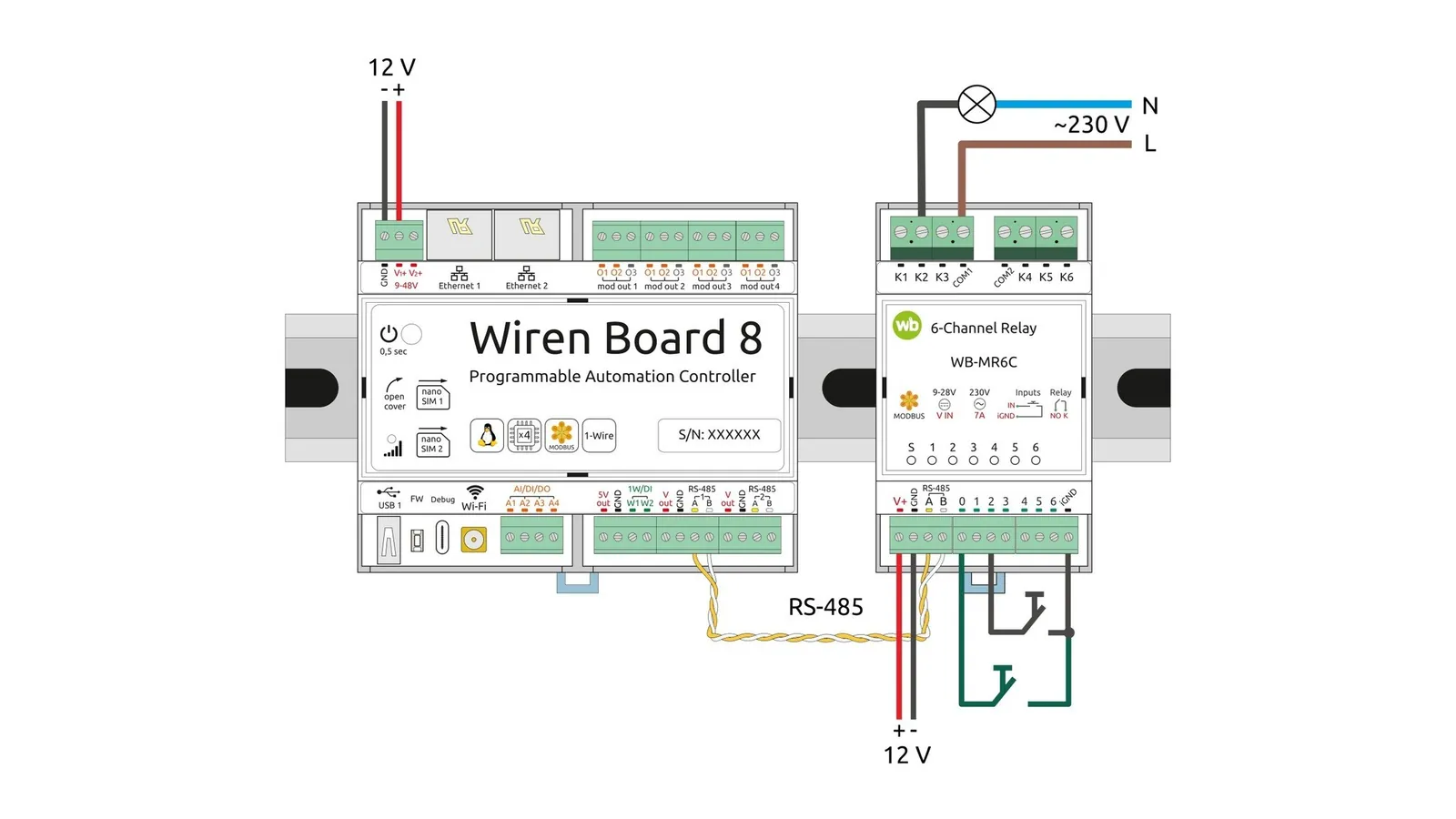

Контроллер получает и отправляет команды по проводной шине — Modbus поверх RS-485, без единого радиоканала внутри щита. На объекте таких шин обычно несколько: одна ведёт к датчикам, вторая — к модулям внутри самого щита, третья — к вынесенным модулям в дальней части дома. Разделение шин — способ не перегружать ни один канал и спроектировать архитектуру именно под конкретный объект: чем больше устройств висит на одной линии, тем выше риск, что при сбое отвалится сразу половина дома вместо одной комнаты.

Разница с беспроводными хабами здесь принципиальная: у Zigbee, Z-Wave и Matter стабильность связи на крупной инсталляции плавает — помехи, потеря пакета, случайный сбой хаба, интернет отвалился — и всё встало. Проводная шина при правильном монтаже — протянутых линиях, соблюдённом сечении, качественном соединении и терминаторе в конце линии — держит сигнал годами, потому что команда идёт по кабелю, а не по воздуху комнаты, где рядом работает микроволновка или роутер соседа.

Реле WB-MR6C держит пусковые токи и не залипает

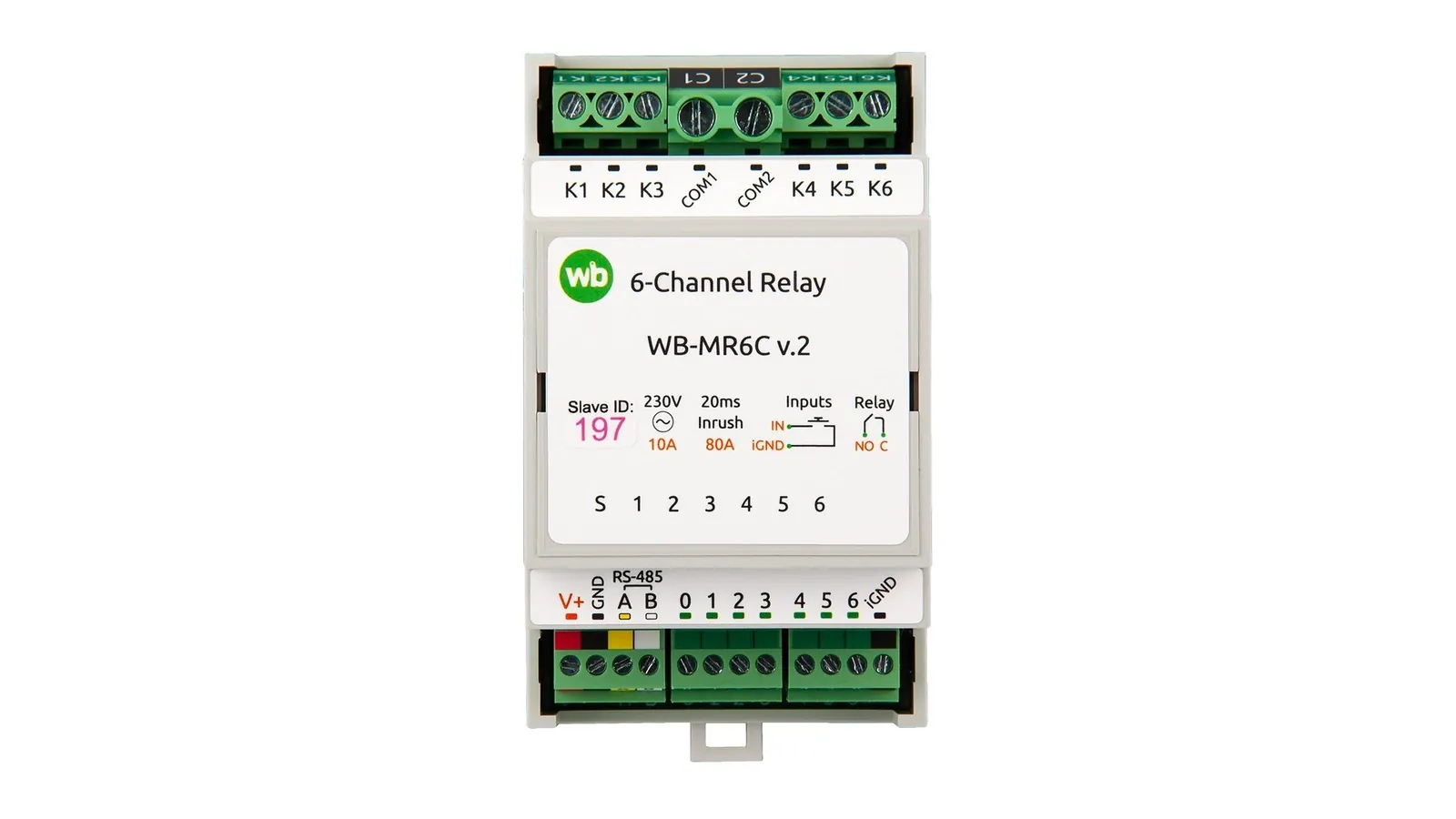

Реле Wirenboard WB-MR6C — самый частый модуль в щите: шесть выходов на нагрузку, обычно свет или шторный привод, и семь дискретных входов под кнопки. Первая версия модуля снята с производства, на объекты сегодня ставят WB-MR6C v.2 — дальше речь о ней. У каждого модуля свой адрес на шине; контроллер видит статус каждого канала отдельно и присылает команду именно на тот выход, который нужен для сценария. При этом WB-MR6C работает и сам по себе, без участия контроллера, — как обычное импульсное реле: нажали кнопку — сработал канал. Это и есть децентрализация: логика может зависнуть, а свет в комнате всё равно включится с локальной кнопки. То же свойство выручает на пусконаладке — часть объекта уже живёт обычными выключателями, пока сценарии ещё дописываются.

Качество реле здесь не мелочь. Дешёвые контакты не держат пусковые токи, а у светодиодных драйверов низкого качества пусковой ток в разы выше рабочего. От этого контакты искрят и залипают, реле выходит из строя раньше срока — производители называют это залипанием контактов. Всплеск живёт доли секунды, и меряют его именно на этом промежутке: поэтому в паспорте модуля рядом с пусковым током всегда стоит время, в течение которого модуль его держит. WB-MR6C v.2 по паспорту держит пусковой ток до 80 А в течение 20 мс и коммутирует до 16 А на канал в максимуме при номинале 10 А; производитель заявляет ресурс порядка ста тысяч переключений на каждый канал — это и есть тот запас, который не даёт свету «умереть» через полгода после сдачи объекта.

Модуль расширения входов слушает кнопки и датчики

Модуль расширения входов — например, WB-MDI3 — ничего не коммутирует сам: он только читает сигнал с кнопки, сухого контакта или датчика и передаёт его контроллеру. Классическая задача — проходные выключатели. Если нагрузку нужно включать с четырёх разных мест, а на реле уже заведён один провод, остальные три подключают именно на модуль расширения входов: контроллер собирает сигналы со всех точек в единую логику одного канала и запускает по ним любую автоматизацию, а не только банальное «вкл/выкл».

На одном из наших объектов — в офисе в Новосибирске, полностью собранном на Wiren Board, — сценарий «Презентация» одной кнопкой опускает экран, включает проектор и приглушает свет сразу в трёх группах. Именно так работает связка модулей: один вход даёт сигнал, контроллер решает, какие выходы на него откликнутся, и в переговорной ничего не приходится переключать вручную одно за другим — сотрудник просто нажимает одну клавишу перед началом встречи.

Диммеры WB-LED и WB-MDM3 разгорают свет плавно

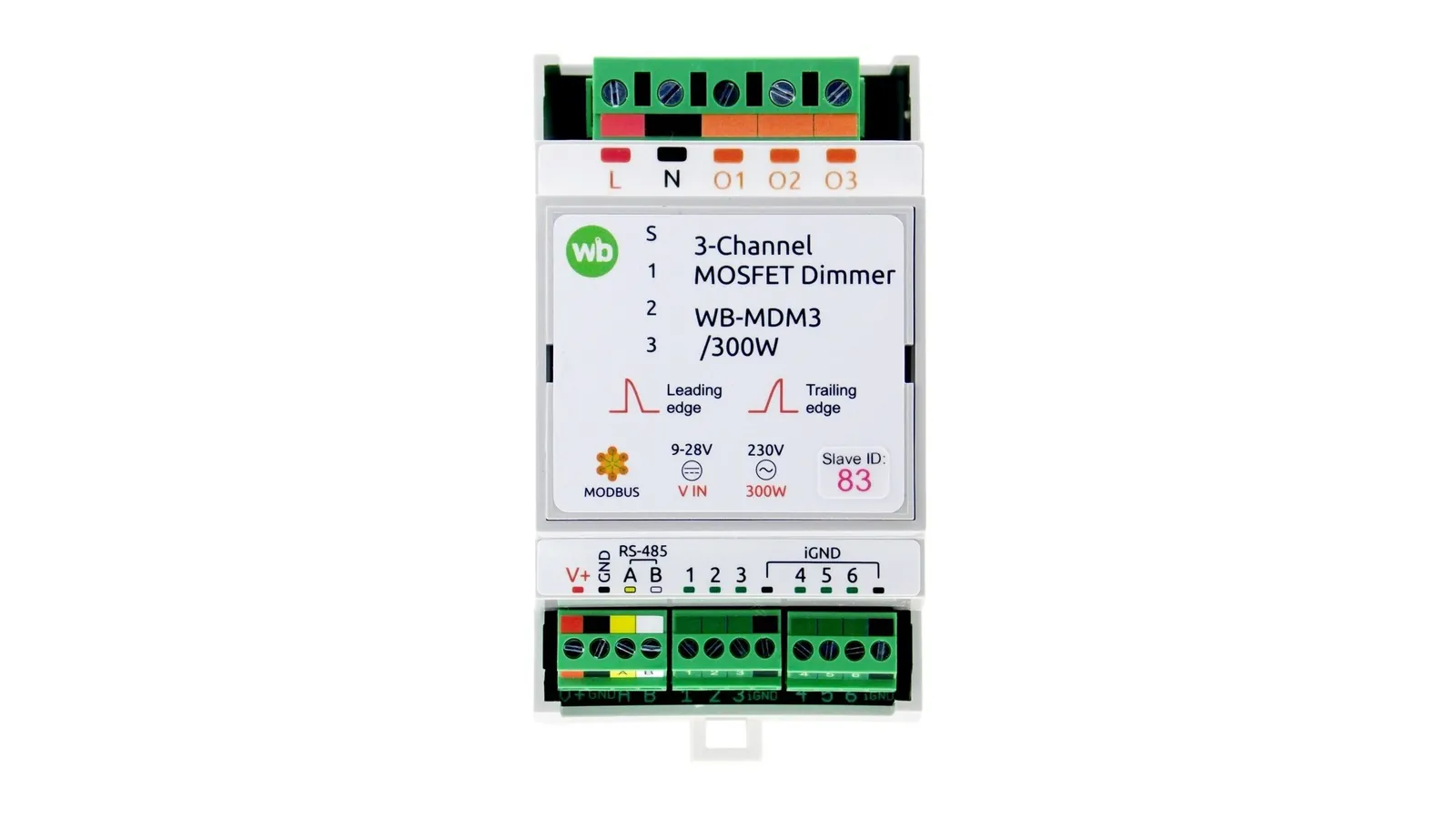

Диммер решает другую задачу, чем реле: реле включает и выключает нагрузку целиком, а диммер плавно меняет яркость. WB-LED и WB-MDM3 управляют интенсивностью света, а лента и лампы под ними должны поддерживать диммирование — иначе плавность не получится физически, каким бы модулем её ни задавали. WB-LED дополнительно умеет white mix — менять цветовую температуру ленты вместе с яркостью, а не только гасить и зажигать свет.

Разница ощущается в первый же вечер. Свет, который включается плавным разгоранием за секунду-две, психика воспринимает мягче: глаз и нервная система реагируют на резкую вспышку в темноте после рабочего дня совсем иначе, чем на плавный подъём яркости. Такая мягкость касается концептуально всей квартиры — плавное разгорание в прихожей вечером и такое же плавное затухание ночника перед сном работают на одну и ту же задачу.

Датчики и учёт энергии распределяют нагрузку по приоритету

Датчики температуры, влажности и CO₂ — тоже отдельные адреса на той же шине: контроллер снимает с них показания и запускает климатические автоматизации — вентиляцию, увлажнение, проветривание по уровню CO₂. Датчик движения работает похоже, только запускает световые сценарии и диспетчеризацию; отдельно в системе живут датчики разбития стекла и датчики шума — каждый со своей узкой задачей, и каждый добавляется на шину без переделки остальной архитектуры.

Учёт энергии — модуль WB-MAP с трансформаторами тока — решает другую задачу: распределение нагрузки по приоритету. На участке с лимитом, скажем, в 15 кВт при пиковом потреблении до 20 кВт контроллер придерживает менее важную нагрузку на минуту-другую и включает её сам, когда освобождается фаза. Тёплый пол подождёт, пока досушится бойлер, — перекоса по фазам и срабатывания вводного автомата на весь дом при этом не происходит. В промышленности такую логику приоритетов используют десятилетиями, в частном доме она просто спасает от похода к щитку в темноте.

Шлюзы и модуль защиты от протечек работают отдельно от контроллера

Шлюзы на KNX, DALI, Z-Wave и Zigbee подключаются к той же внутренней шине и работают переводчиком: превращают команды контроллера в протокол, который понимает чужое оборудование, и обратно. Это способ добавить систему на другой платформе, не переделывая щит целиком и не отказываясь от проводной архитектуры внутри него — актуально, когда часть дома уже собрана на одном оборудовании, а новую зону хочется закрыть другим.

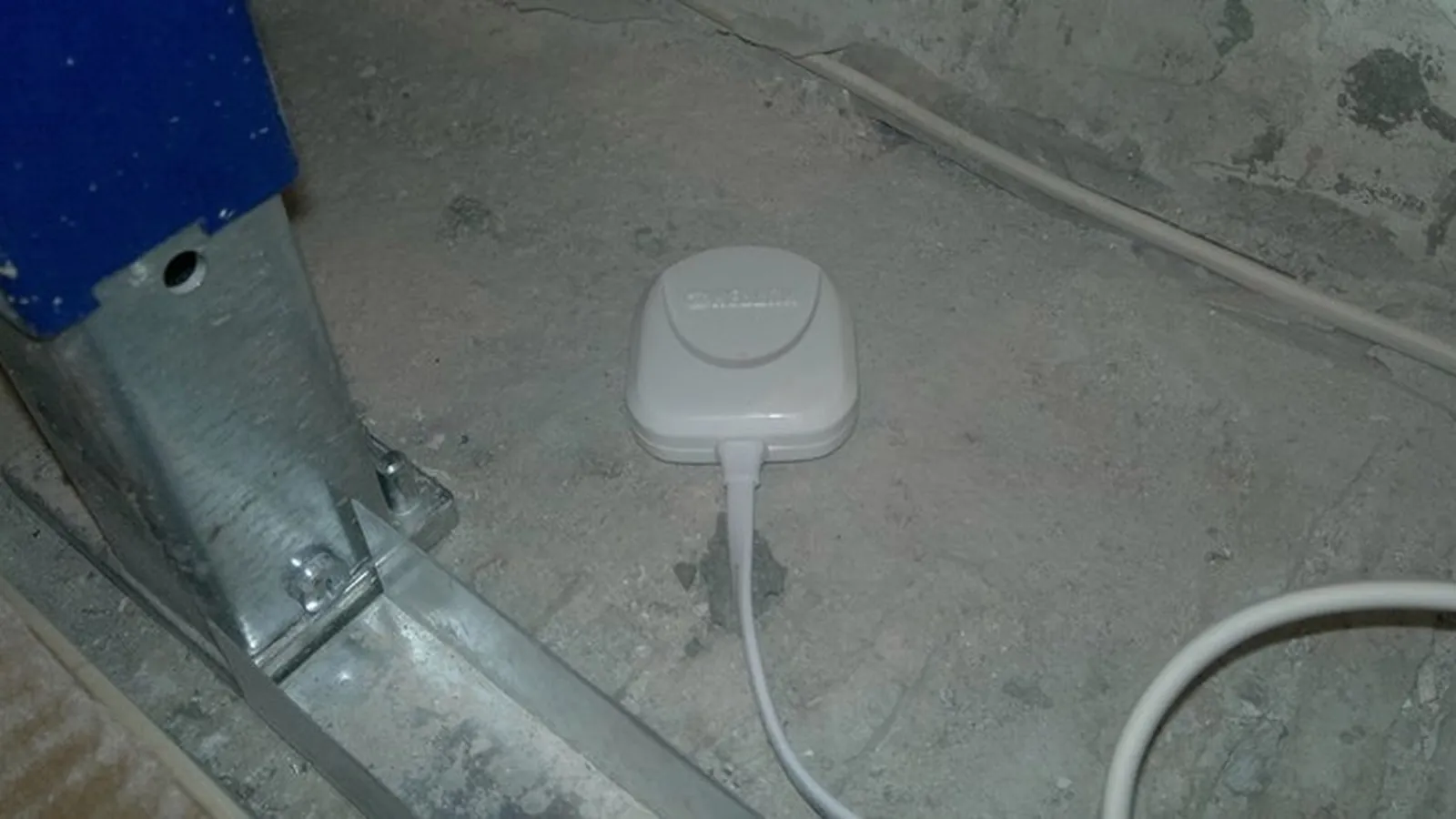

Модуль защиты от протечек — особый случай: у него собственная логика, и он управляет кранами и датчиками сам, независимо от состояния основного контроллера. На объекте в посёлке под Новосибирском, где мы собирали систему на 110 м² с двадцатью группами света и защитой от протечек, именно эта автономность была условием заказчика: краны должны перекрыться, даже если что-то пойдёт не так с центральной логикой щита, а не только когда контроллер в сети и всё работает штатно.

Самостоятельный расчёт щита превращается во Франкенштейна

Частая ошибка — собрать щит по описаниям модулей с сайта производителя, без расчёта архитектуры целиком. Модули на вид простые, документация читается легко, и кажется, что дальше можно разобраться самому. На практике количество нужных модулей недооценивается, шины путаются между собой, а нагрузочные токи и сопротивление линий по длине — то, что решает, будет реле держать нагрузку через десять метров кабеля или начнёт греться, — никто заранее не считает. На выходе получается рабочая, но неповторимая конструкция, трогать которую боится даже тот, кто её собирал.

Профессиональный расчёт щита учитывает то, что не видно по документации отдельного модуля: сколько устройств выдержит одна шина, где нужен терминатор в конце линии, как развести силовые и слаботочные группы, чтобы не ловить наводки, и что должно остаться живым от источника бесперебойного питания, если пропадёт свет. Такой расчёт входит в проектирование умного дома целиком: туда попадают и архитектура щита, и логика сценариев, и подбор конкретных модулей под задачи объекта.

Если хочется сверить свой проект щита с тем, что реально нужно на объекте, или получить расчёт под конкретную квартиру — можно написать мне прямо сейчас в Telegram: @Maks_Selivanov, это быстрее, чем разбираться в даташитах самостоятельно.

Как контроллер Wirenboard встраивается в общую картину рядом с KNX, Home Assistant и Sprut.hub, разобрано в статье про выбор платформы под свой объект.

Щит с Wirenboard читается как понятная карта дома, если архитектура собрана правильно: за каждой из одинаковых коробочек стоит конкретная задача — одна слушает кнопку, другая держит ток нагрузки, третья считает киловатты и решает, кому уступить очередь. Открыть такой щит через пять лет и разобраться в нём может любой инженер, который знает Modbus, — а это и есть тот запас прочности, ради которого щит собирают один раз и надолго.
