Wirenboard: что это за контроллер и кому он подходит

Человек вбивает в поиск «wirenboard» — что он на самом деле хочет узнать: характеристики платы или ответ на вопрос, во что он ввязывается? Коробку с прошивкой, которая протянет сезон, или систему, которая переживёт весь дом на десять, двадцать, тридцать лет вперёд?

Коротко:

• Wirenboard — промышленный контроллер на DIN-рейку в электрощите, российская разработка.
• Система работает по проводной шине Modbus RS-485 и держится десятилетиями без радиопомех и батареек в датчиках.
• Контроллер — это платформа: под объект собираются модули ввода-вывода, реле, диммеры, датчики.
• Wirenboard встаёт на этапе нового строительства или капитального ремонта, пока стены открыты.

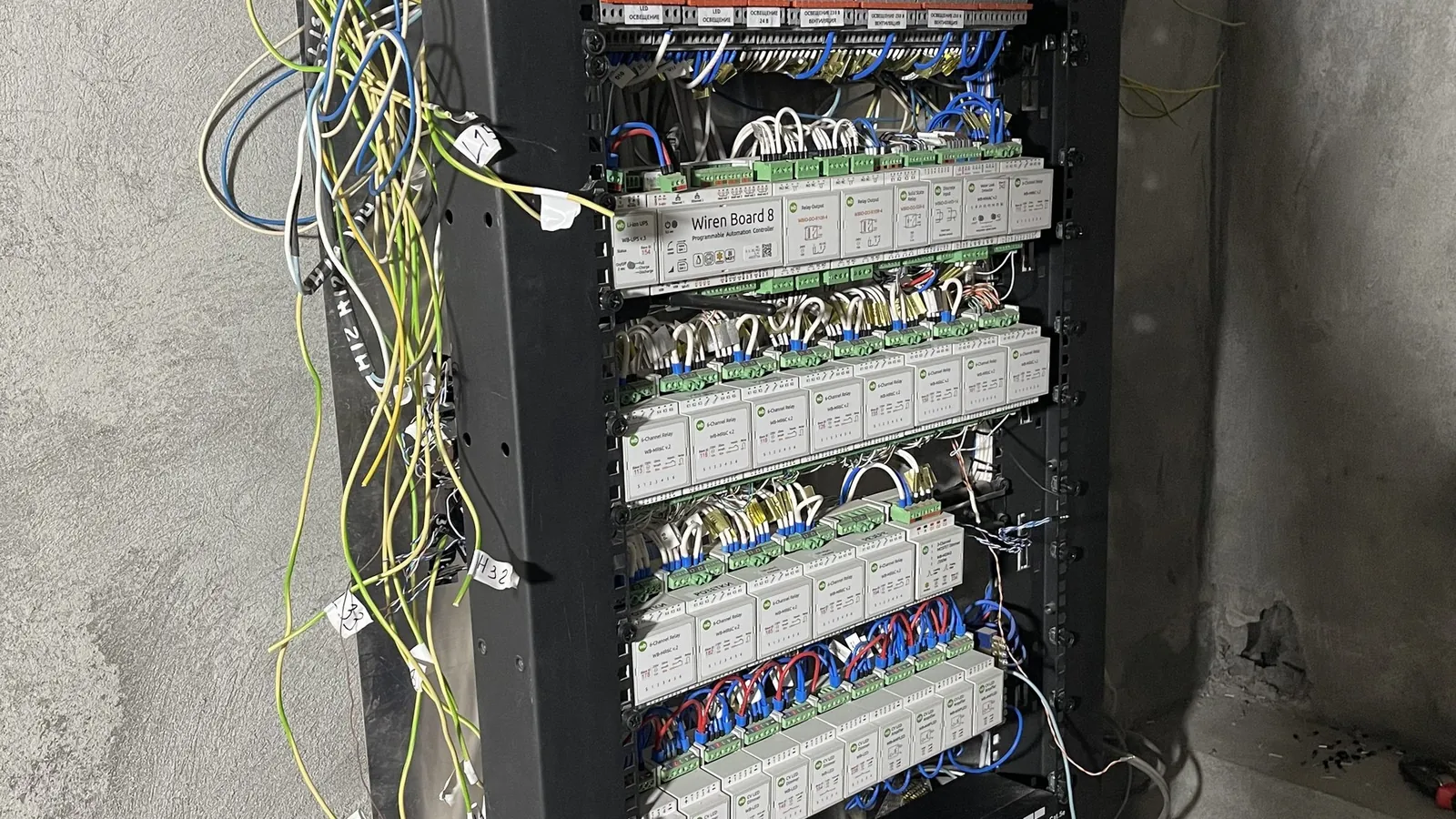

Wirenboard — промышленный контроллер в щите

Wirenboard — это серая коробка размером с автомат защиты, которая встаёт в электрощит на одну DIN-рейку и внутри которой крутится Linux с Modbus-мастером, опрашивающим десятки устройств по проводу. Человек, который ищет умную розетку или готовый хаб для полки, здесь встречает другое: российскую разработку промышленного класса, рассчитанную на монтаж в электрощите.

У контроллера есть внутренняя шина — к ней напрямую подключаются встроенные модули, — и внешняя, по которой через Modbus работают реле, диммеры и другие устройства. Это мультипротокольный контроллер: он поддерживает Wi-Fi и Zigbee, к нему подключается Z-Wave, через него можно шлюзоваться на DALI и KNX, работать по Modbus RTU и обмениваться командами через MQTT. Интеграций получается много — от вентиляционной установки до системы освещения на другом протоколе.

На одном из наших объектов — в собственном офисе SME Group в Новосибирске — контроллер Wirenboard зашит прямо в щит переговорной. Сценарий «Презентация» одной голосовой командой опускает экран, включает проектор и переключает свет на три трека и три декоративные линии. Гостю кажется, что это фокус. На деле это модуль ввода-вывода, который просто выполнил заранее прописанный сценарий.

Почему систему держит проводная шина

Проводная шина Modbus RS-485 держит систему годами по одной причине: в ней нечему садиться, глохнуть и терять связь из-за соседского Wi-Fi. У датчика на проводе нет батарейки, которая разрядится через два года в самой неудобной точке дома. У линии нет радиопомех, которые появляются, когда сосед меняет роутер. Перепланировка стен и изменение проекта на середине ремонта не рвут связь — провод физически лежит там, где его проложили на этапе черновой электрики.

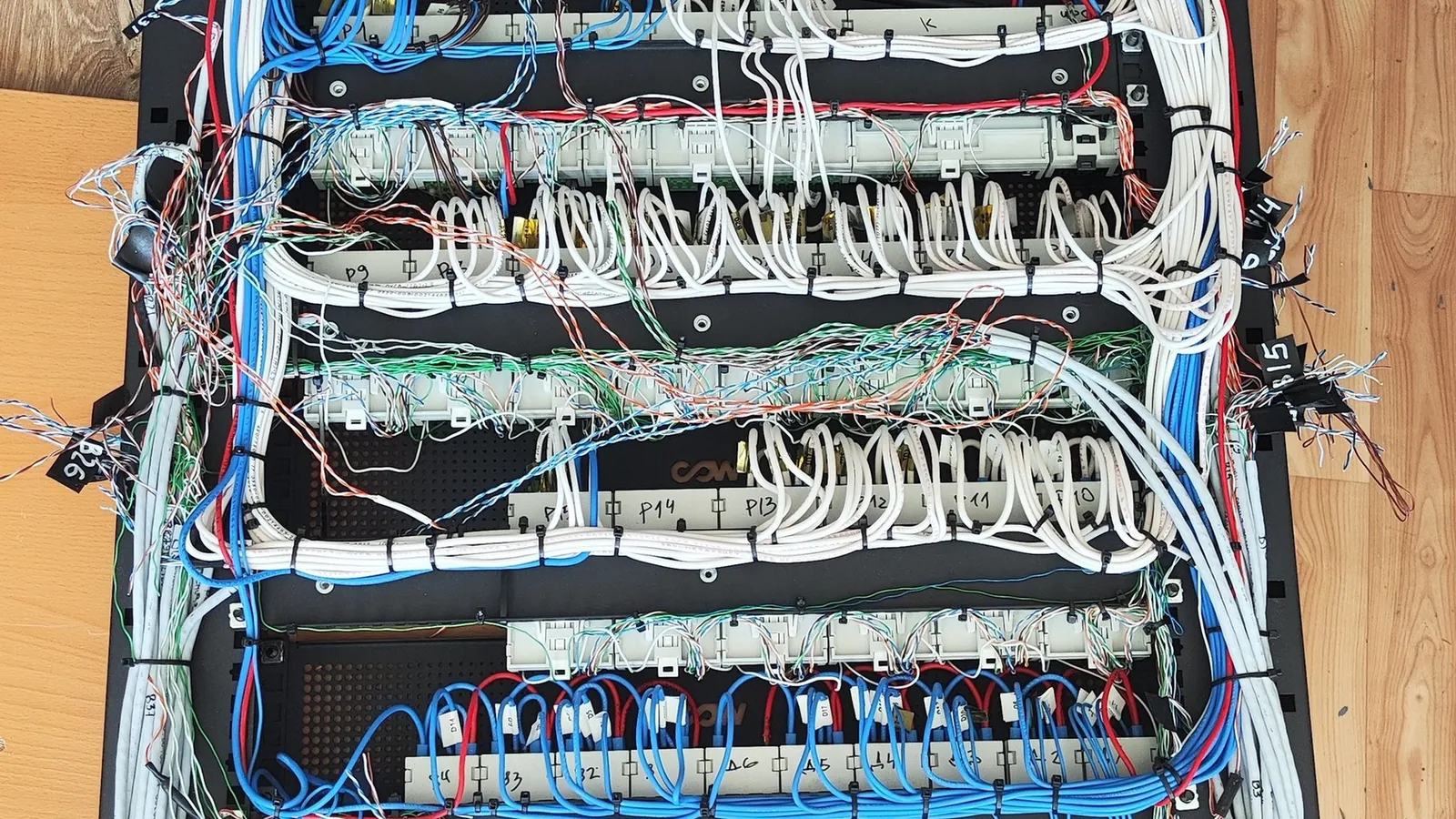

Архитектура звездой — когда каждый выключатель, каждая кнопка и каждый датчик разводится отдельным лучом к щиту — простая для чтения схемы и максимально гибкая для замены оборудования. Ограничений на этом уровне практически нет: если задача — затащить вентиляцию, у большинства производителей профессионального вентиляционного оборудования уже есть контроллеры, готовые соединиться по той же RS-485 через Modbus RTU или BACnet TCP. Через карту регистров с них считываются все данные и диспетчеризируется сложное оборудование — вентиляция, кондиционирование, увлажнение.

Modbus — промышленный протокол, лёгкий и быстрый, рассчитанный на передачу данных на большие расстояния. В контроллере несколько интерфейсов RS-485, гальванически развязанных между собой, так что одна перегруженная линия не тянет за собой остальные.

Из чего состоит система: платформа модулей

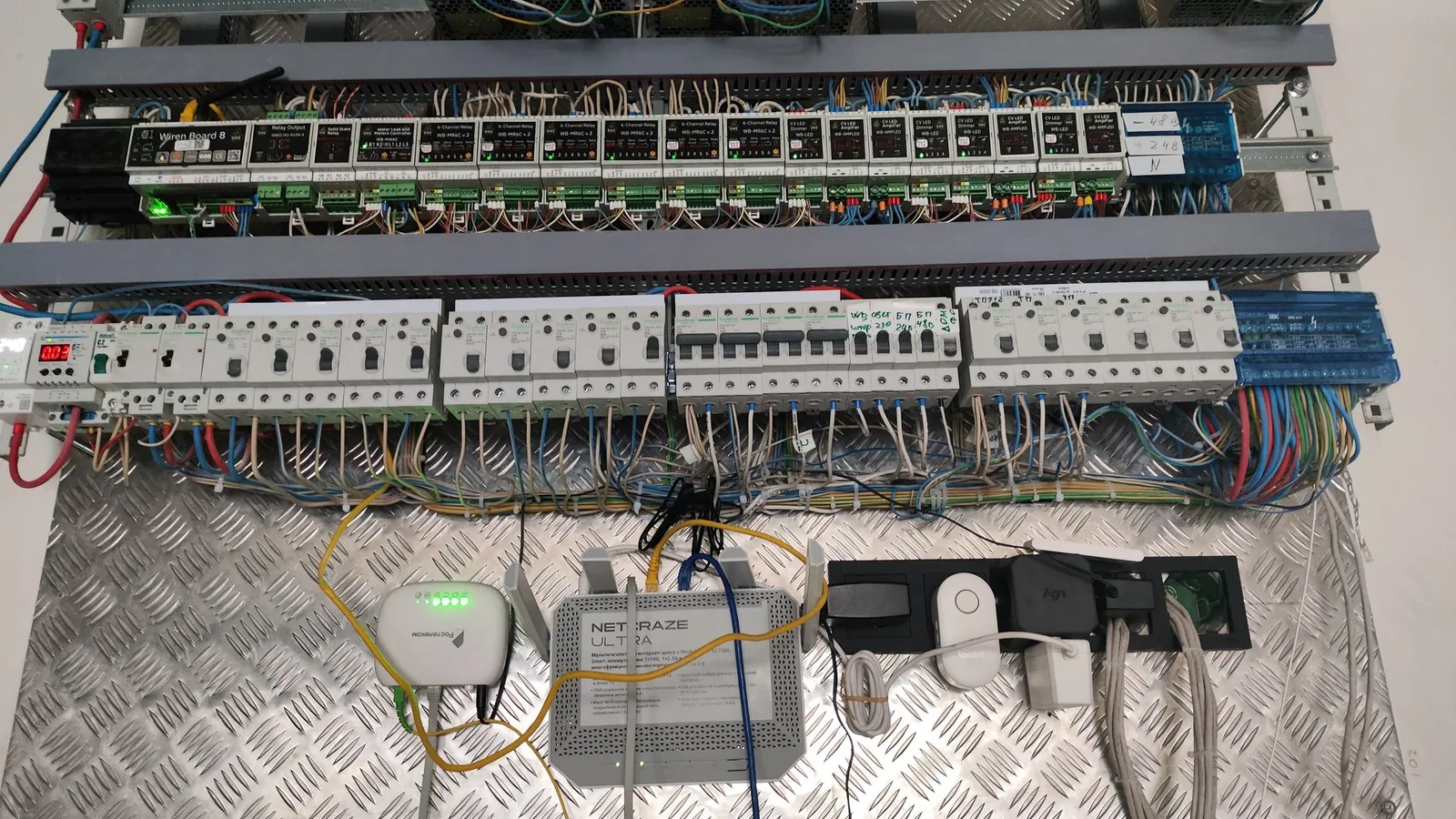

Wirenboard в щите — это платформа: контроллер выполняет роль мозга, а под конкретный объект к нему собирают модули ввода-вывода, реле, диммеры, счётчики и датчики. Нужна только температура в комнате — ставится температурный датчик. Нужно отслеживать сразу несколько параметров — ставится универсальный датчик, который считывает температуру воздуха, влажность, уровень CO₂ и качество воздуха одной точкой на стене.

Реле в этой платформе держат серьёзную нагрузку — уверенный рабочий ток и запас по пусковому току на включении. При правильном расчёте это снимает главный страх коммутации светодиодной нагрузки — залипание и выгорание контактной группы на слабом реле. Отдельно в линейке есть RGBW-диммеры для управления цветом и яркостью, модуль под светодиодную ленту, модуль на протечку с собственными датчиками и шлюз на DALI для больших световых линий. При необходимости в щит добавляется Zigbee-плата — точка для беспроводных датчиков там, где провод физически проложить сложно: расширение остаётся опцией поверх проводной основы. Из всех этих частей на объекте собирают ровно тот набор, который нужен конкретному дому, — лишние модули туда не ставят.

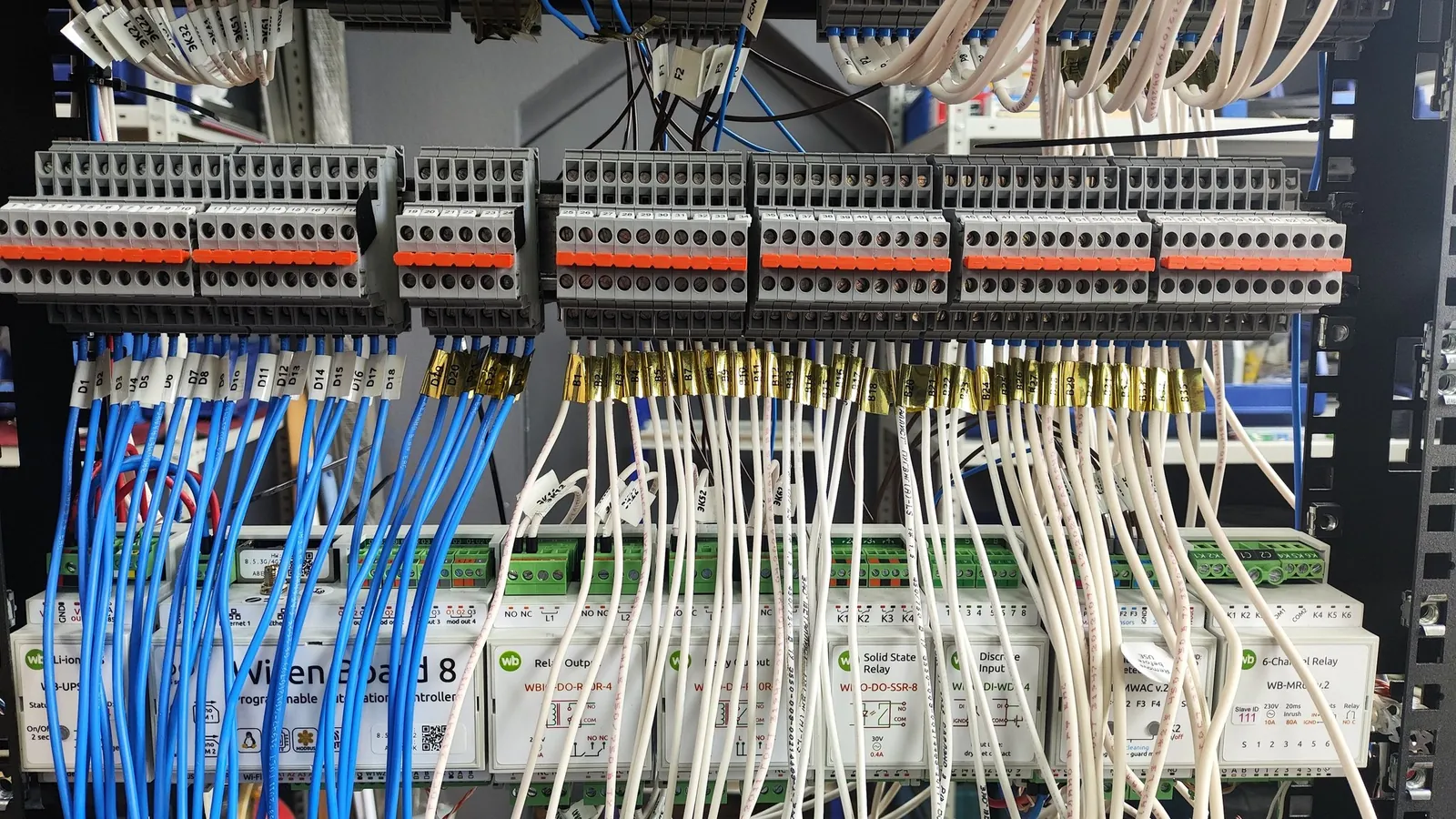

Каждый модуль в этой сборке заменяем и виден в схеме отдельной строкой. Инженер, который открывает щит через пять лет после сдачи, читает клеммы и маркировку так же, как читал бы их в день монтажа: платформа остаётся читаемой, потому что собрана из подписанных частей на открытой DIN-рейке.

Сколько протоколов понимает один контроллер

Один контроллер Wirenboard связывает то, что раньше жило в разных системах: Modbus RTU и Modbus TCP, MQTT, шлюзы на DALI и KNX, Wi-Fi и Zigbee, при необходимости — Z-Wave. На объекте это означает одно: вентиляционная установка одного производителя, освещение на DALI и датчики по радиоканалу опрашиваются с одной точки управления. Три разных приложения на телефоне для этого не нужны.

Разница между рабочим и пусковым током решает многое на практике. Пусковой ток у люстры на диодах или у насоса в момент включения кратно выше рабочего, и слабое реле подгорает именно на этом всплеске за один сезон. Запас в этих цифрах — причина, по которой контроллер держит нагрузку годами.

Кому Wirenboard не подходит — и когда он становится обязательным

Wirenboard не подходит, когда ремонт уже закрыт: стены под него никто штробить не будет, и сама идея тянуть провода под готовую чистовую отделку встаёт дороже переезда. В этой точке имеет смысл только точечное беспроводное решение — одна розетка по расписанию, один датчик там, где реально приспичило. Ставить ради этого целый контроллер и шину — трата бюджета без результата.

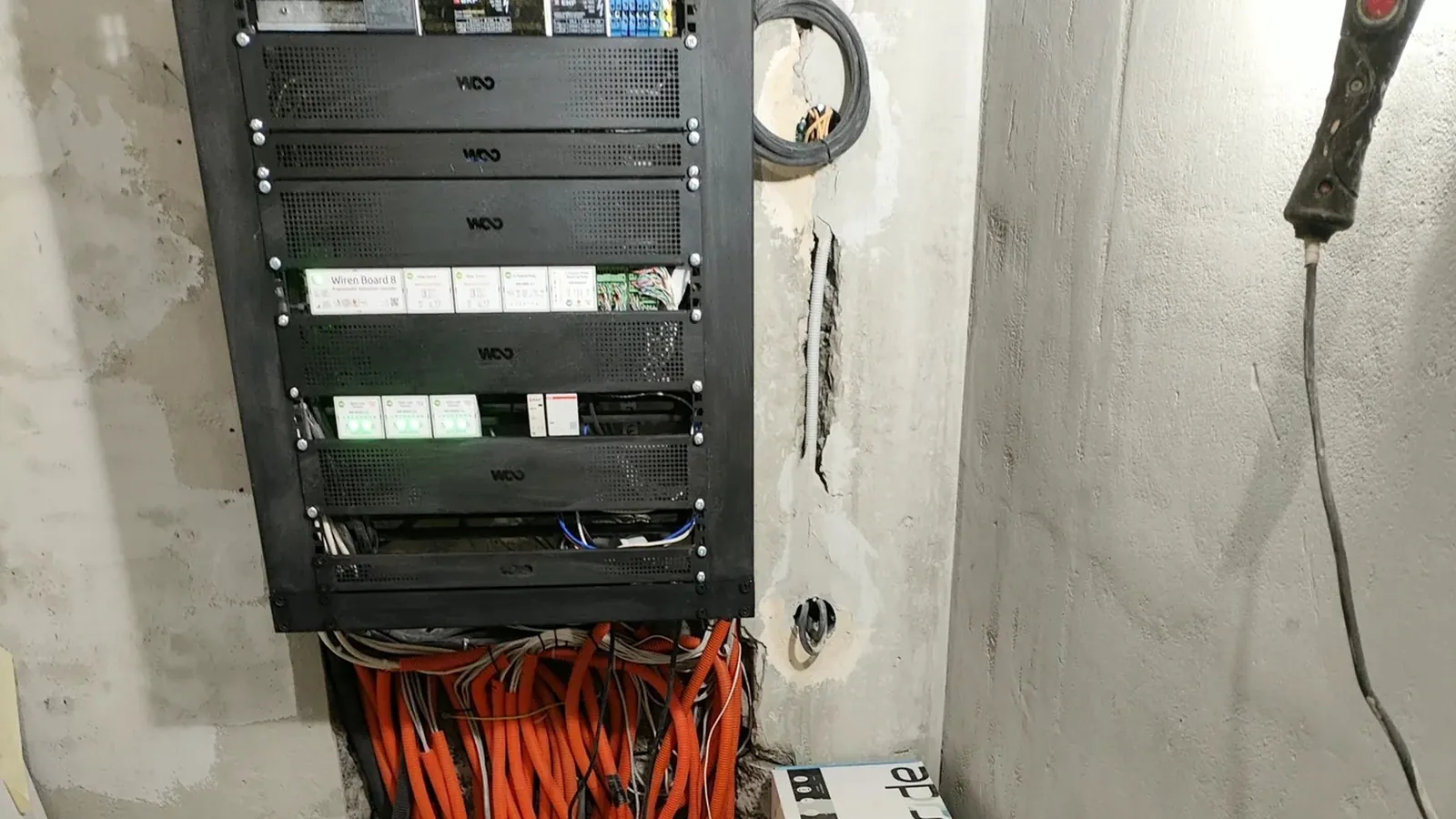

Другая история — новое строительство или капитальная реконструкция. Здесь Wirenboard встаёт в проект на этапе, когда стены ещё открыты, и становится обязательным пунктом наравне с электрикой: квартира, коттедж, офис, гостиница — платформа закрывает задачу целиком вне зависимости от масштаба объекта. Это прямая альтернатива KNX на российском оборудовании, без привязки к одной премиальной шине.

Проектирование щита на этом этапе — отдельная услуга: считается нагрузка по фазам, компонуются модули под реальные задачи объекта, закладываются линии под будущие сценарии. Если вы сейчас на этапе черновой электрики, разговор с инженером о проекте умного дома на Wirenboard и о сборке щита автоматизации экономит именно те месяцы, когда стены ещё открыты.

Что происходит, если контроллер выходит из строя

Если контроллер выходит из строя, дом не отключается полностью — реле остаются на входе-выходе и продолжают включать и выключать свет без мозгов сверху. Архитектура звездой устроена так, что обрыв линии между входными устройствами не тянет за собой остальную систему: каждый луч работает независимо от соседнего. Когда контроллер жив и работает штатно, эффект обратный: централизованное управление всеми инженерными системами из одной точки, сценарии и интеграции вместо десятка отдельных пультов.

На одном из наших объектов — в квартире на Котельнической набережной в Москве, 110 квадратных метров на Wirenboard — контроллер диспетчеризирует контуры отопления и держит на контроле около двадцати датчиков защиты от протечек сразу в нескольких контурах. Смета на такую конфигурацию считается индивидуально под объект: количество контуров, датчиков и модулей определяет инженер после выезда на объект.

Четыре способа написать Wirenboard в поиске

Wirenboard ищут четырьмя способами написания сразу — это живой спрос, который нельзя свести к одному варианту. Латиницей слитно, латиницей через пробел «Wiren Board», кириллицей слитно и кириллицей раздельно «Вайрен Борд» — за каждым вариантом стоит человек, который уже что-то слышал про контроллер умного дома на DIN-рейке и пытается разобраться, прежде чем звонить инженеру. Формулировка запроса выдаёт стадию: «что такое контроллер умного дома Wirenboard» — начало пути, «Wirenboard настройка» или «Wirenboard подключение» — объект уже в работе.

Год на монтаж и пусконаладку — и дальше система тридцать лет работает без повторного вскрытия стен, если щит спроектирован с запасом. Это и есть ответ на вопрос из заголовка: человек, вбивающий в поиск «Wirenboard», ввязывается в инженерное решение, срок жизни которого измеряется десятилетиями.

Что получает заказчик, когда систему проектируют на Wirenboard

Заказчик получает доказанную архитектуру: за каждым проектом на Wirenboard в SME Group стоит сданный объект. На всех двенадцати сданных объектах поверх контроллера работает Sprut.hub — это и есть связка, по которой заказчики находят нас чаще всего: надёжная проводная база снизу, понятный экран управления сверху. Это разница между системой, собранной под конкретный объект, и универсальным набором с витрины.

Wirenboard — одна из платформ, на которых собирают умный дом; чем он отличается от KNX, Home Assistant и Sprut.hub, разобрано в статье про платформы умного дома.

Централизованное управление освобождает внимание. Человек, спроектировавший дом на пятнадцать лет вперёд, держит в голове на порядок меньше мелких решений и получает право о них забыть: система напомнит, включит, предупредит сама. Вопросы для разговора с инженером о расчёте под ваш объект собраны в чек-листе ниже — приходите на созвон с готовым списком.
