Wirenboard в умном доме: как собирается система на проводной шине

Умный дом держится на архитектуре. Контроллер в ней — просто дирижёр. Wirenboard сам по себе, без единого модуля на шине, — это плата с линуксом внутри, мозги без единой задачи. Задачу решают модули: реле, диммеры, датчики, счётчики. Мозги без рук ничего не двигают, руки без мозгов не знают, что делать. Результат рождается только в связке: контроллер, линия, устройство на ней.

Здесь и рождается настоящий вопрос человека, который уже разобрался, что такое контроллер. Как из этого набора получается дом, который слушается одной логики — свет, отопление, шторы, охрана? Ответ лежит в том, как собрана архитектура и как подобрано железо под задачу.

Коротко:

• Wirenboard — мастер линии: держит логику, опрашивает модули, запускает сценарии. Сама архитектура собирается из контроллера, шины и устройств вместе.
• Каждая критичная система дома — свет, отопление, охрана — держит собственную автономность: контроллер диспетчеризирует сверху, логика системы остаётся её собственной.
• Шина RS-485 физически собирается шлейфом от устройства к устройству. Звезда на этой шине даёт отражение сигнала и потерю пакетов.
• Опрос устройств идёт по Modbus RTU: детерминированный протокол, у каждого модуля свой адрес, угадывания в нём нет.

Дирижёр без оркестра ничего не играет

Контроллер держит основную логику дома и опрашивает модули по очереди — в этом его роль дирижёра. Оркестр — это исполнительные устройства на шине: реле света, диммеры, термостаты, датчики. Дирижёр задаёт темп и связывает партии в одну пьесу. Играют партии сами музыканты.

Отсюда и требование к архитектуре: контроллер потерял связь — руки продолжают работать. Человек в доме не должен почувствовать, что «мозг» ушёл в перезагрузку. Система обязана оставаться безопасной в любой момент: и при исправной работе, и при сбое головного узла.

Каждая система дома держит собственную автономность

Свет, отопление, кондиционирование, вентиляция, охрана — каждая держит собственную автономность. У кондиционера свой пульт. У увлажнителя своя кнопка. У отопительного контура свои термостаты и своя логика поддержания температуры. Контроллер читает их показания, диспетчеризирует, запускает сценарии сверху. Контроллер отваливается — каждая система продолжает работать сама по себе, на своём уровне.

То же самое с обычным светом. Дежурная группа освещения включается клавишей на стене, без всякой сложной логики: сложный сценарий лёг — руки нащупали выключатель, свет загорелся. Замок на входной двери, ворота, шлагбаум — тоже работают отдельным каналом: через радиопульт, через отдельный контакт, через источник бесперебойного питания и автоматический ввод резерва. Всё это спроектировано так, чтобы отказ одного узла дома не запирал человека внутри и не оставлял его снаружи.

На одном из наших объектов — в квартире на Котельнической набережной в Москве — защита от протечек собрана в несколько независимых контуров, около двадцати датчиков на воду. Каждый контур перекрывает свою группу кранов сам, без ожидания команды от головного контроллера. Смета на инженерную часть такой квартиры, 110–120 м², держится в районе двух миллионов рублей — и большая часть этой суммы уходит на архитектуру: линии, шкафы, независимые контуры, пусконаладку.

Инженер закладывает эту децентрализацию на этапе проекта, до первого сбоя. Такую логику дома проектируют вместе с остальной автоматикой — услуга «Умный дом» закрывает архитектуру целиком: контроллер, шину, модули и резерв под расширение.

Шину RS-485 собирают шлейфом — от устройства к устройству

Физически шина RS-485 собирается шлейфом: от устройства к устройству, друг за другом. Частая ошибка новичка на этой линии — развести её звездой, по привычке к силовой электрике. Звезда даёт отражение сигнала: опрос начинает сбоить, пакеты теряются, контроллер получает не те данные, что отправило устройство.

Топологию линии продумывает инженер на этапе проекта: сколько интерфейсов раскинуть по объекту, где шлейф, где лучевая разводка от выключателей и датчиков, какой запас нагрузки заложить, чтобы линия не работала на пределе. Часть датчиков тоже удобнее сажать шлейфом. С обеих сторон линии оставляют возможность запитать шину заново — обратный конец кабеля возвращают в щит, чтобы обрыв в одной точке не обездвижил всю ветку.

Длина линии и способ прокладки тоже не безграничны. Пятикилометровую линию RS-485 не протянуть и не считать с неё показания стабильно — у шины есть предел по расстоянию, и он зависит от скорости опроса, сечения кабеля, экранирования. Экранированная витая пара пятой-шестой категории ведёт себя иначе, чем неэкранированная, — экранирование тоже решает инженер на этапе проекта.

Как контроллер опрашивает устройства на линии

Контроллер работает мастером и опрашивает каждый адрес на линии по очереди, ожидая ответа, — это протокол Modbus RTU. Детерминированный протокол, угадывания в нём нет: контроллер спрашивает конкретный адрес, устройство с этим адресом отвечает.

У каждого модуля на шине — свой уникальный адрес. Два устройства с одинаковым адресом на пусконаладке останавливают всю линию, пока ошибку не найдут и не развели адреса. Контроллер постоянно получает свежие данные от каждого модуля: что включено, что выключено, какая температура, кто на связи. Если связь с адресом есть — контроллер её видит и читает статус без осечек. Если связи нет — контроллер сразу и однозначно показывает ошибку по конкретному адресу.

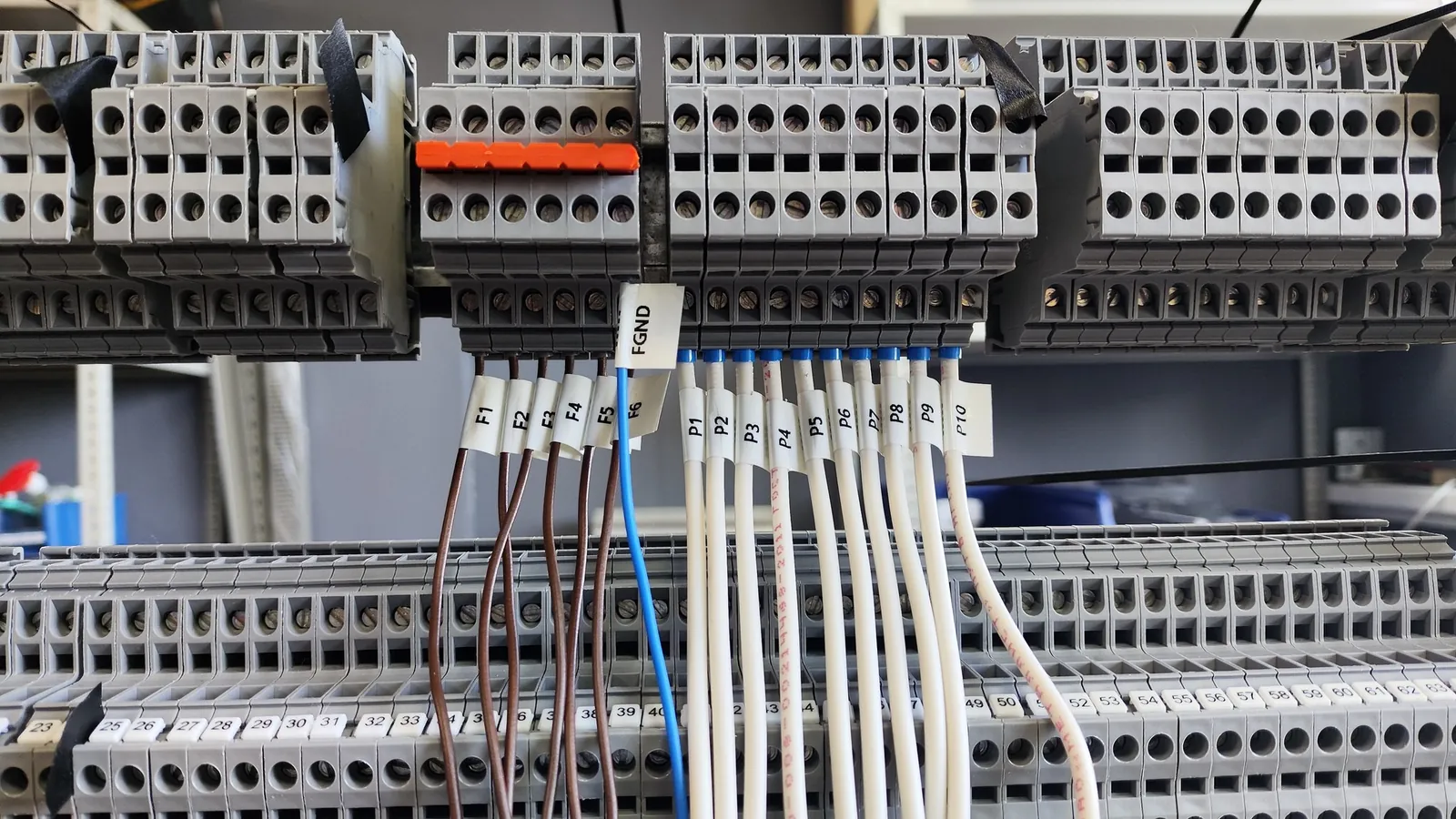

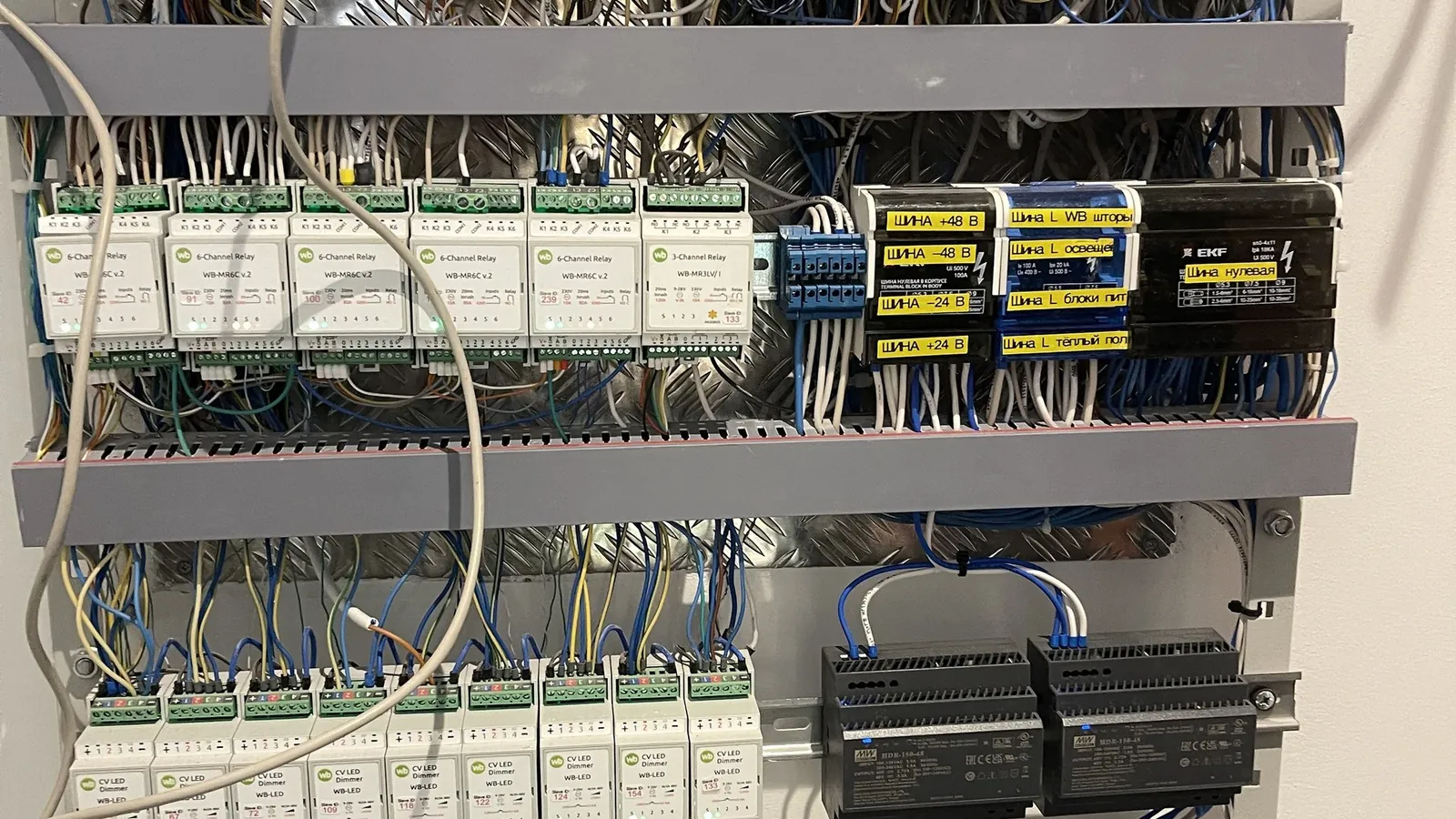

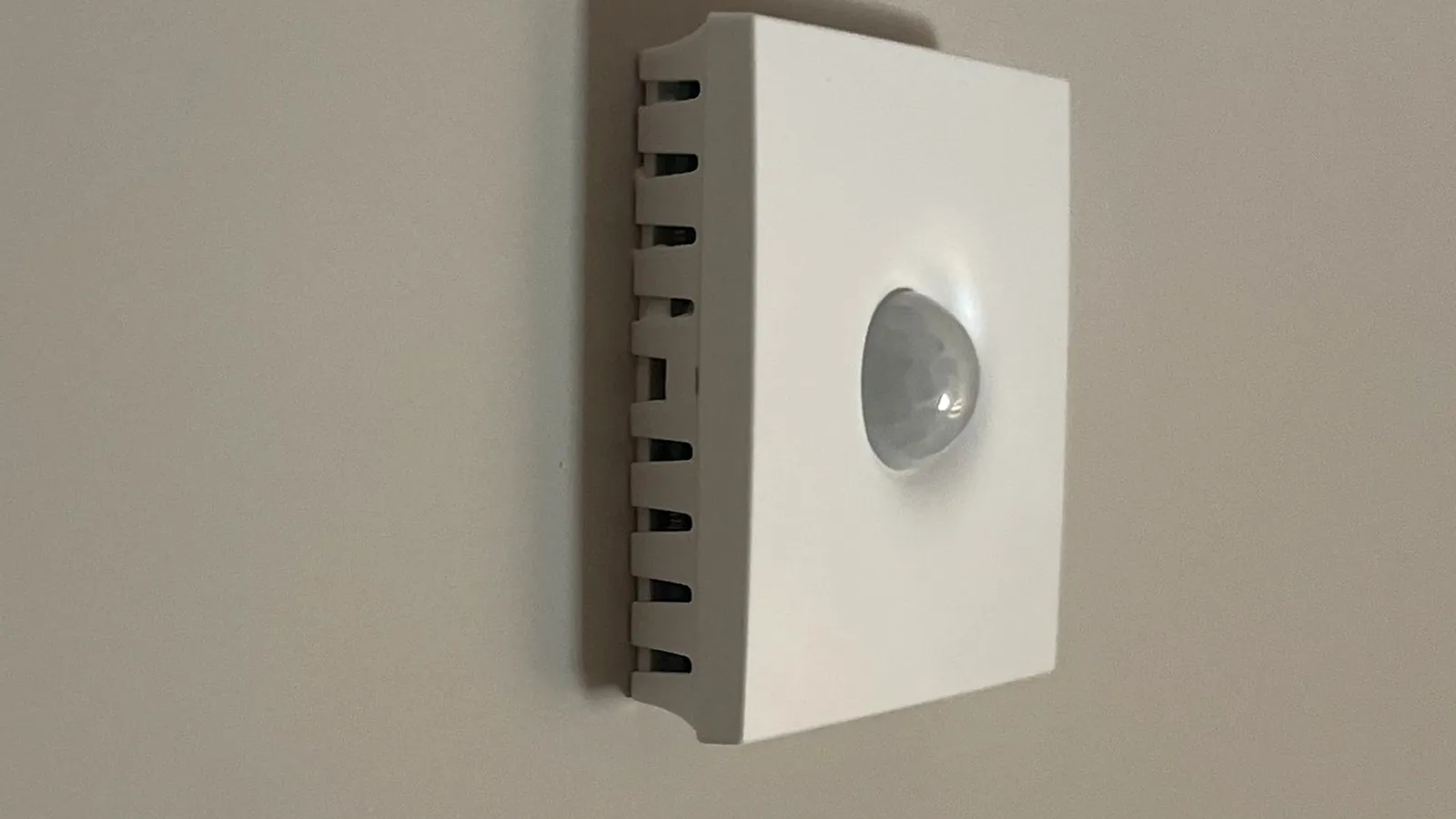

На одной шине спокойно уживается разнородное железо: реле света, диммеры, датчики температуры, присутствия, CO₂, счётчики энергии. Все говорят одним протоколом на одной паре проводов. Реле коммутирует свет. Датчик температуры и CO₂ отвечает тому же мастеру рядом на той же линии. Контроллер читает оба показания и запускает логику: показатель CO₂ вырос — включить вентиляцию; датчик присутствия не видит человека пять минут — приглушить свет в этой комнате; в доме никого нет — опустить температуру на несколько градусов и перевести котельную группу в режим поддержания.

Где живут сценарии умного дома на Wirenboard, если пропал интернет

Сценарии дня — утро, кино, ушли из дома, готовимся ко сну — живут в контроллере на объекте и исполняются локально. Устройство продолжает держать расписание, даже когда пропадает интернет или отваливается связь с внешним сервисом. Свет включается по графику, отопление держит заданную температуру, охрана следит за периметром — на месте, без обращения к чужому серверу.

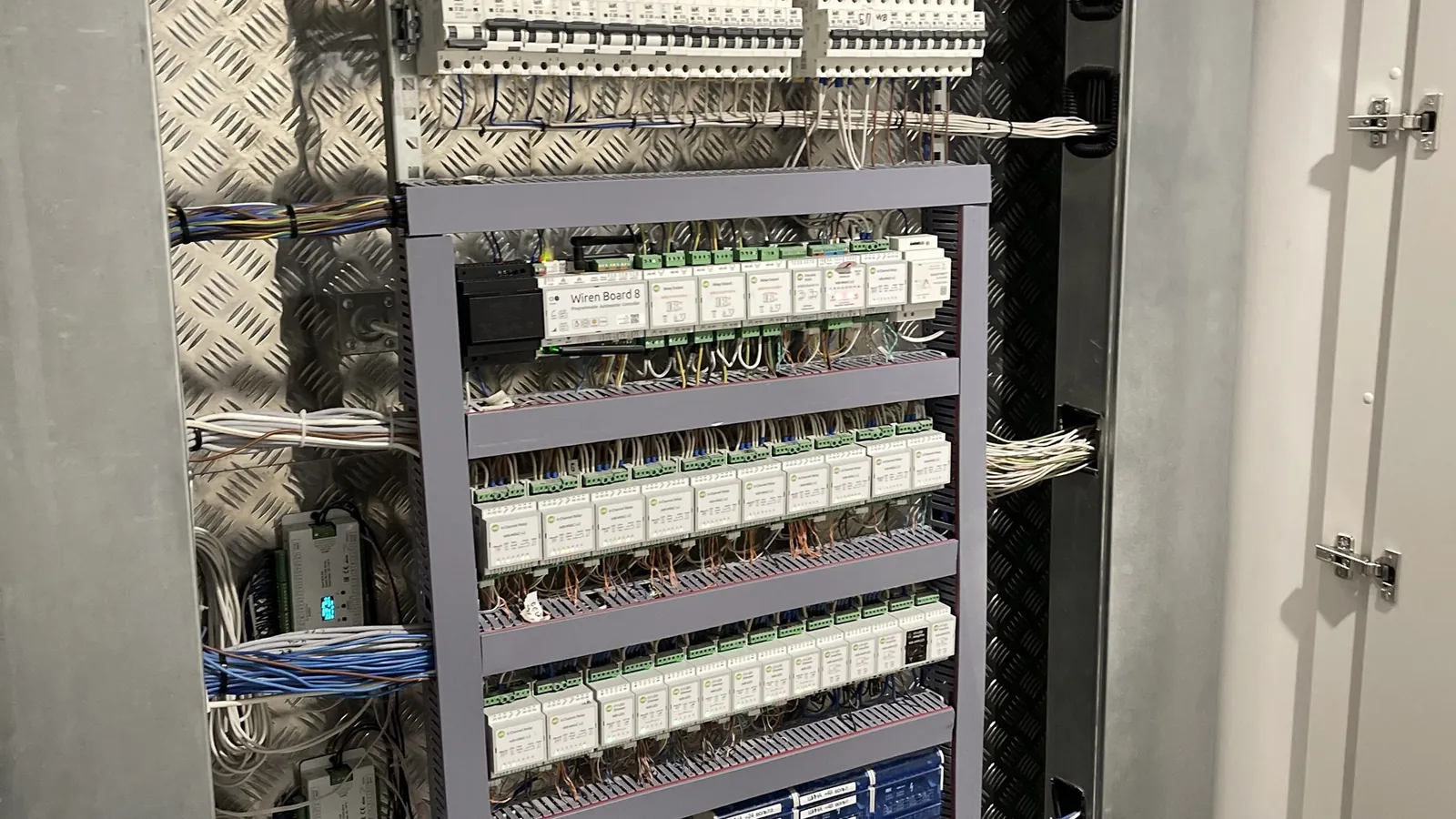

В нашем офисе на Wiren Board в Новосибирске сценарий «Презентация» одной голосовой командой опускает шторы, включает проектор, выставляет свет под доклад. Сценарий хранится в контроллере переговорной и срабатывает одинаково — и когда интернет в офисе есть, и когда роутер лёг на сутки.

Что происходит, когда один узел на шине отказал

Отказ одного модуля не кладёт всю систему. Перегорел диммер в спальне — свет в остальном доме и сценарии на других модулях этого не замечают вовсе. Меняют один диммер, и всё продолжает работать штатно. Чтобы модуль вышел из строя раньше срока, обычно нужен неправильный расчёт нагрузки, — при грамотном проекте это редкость.

Контроллер в такой архитектуре просто перестаёт получать ответ от конкретного адреса и честно об этом сообщает. Остальные адреса продолжают отвечать, а значит и остальная логика дома продолжает жить. Такую устойчивость закладывают заранее — уже на этапе, где выбирают, какие модули на какую шину сажать и какой запас оставить.

Как закладывают резерв под расширение

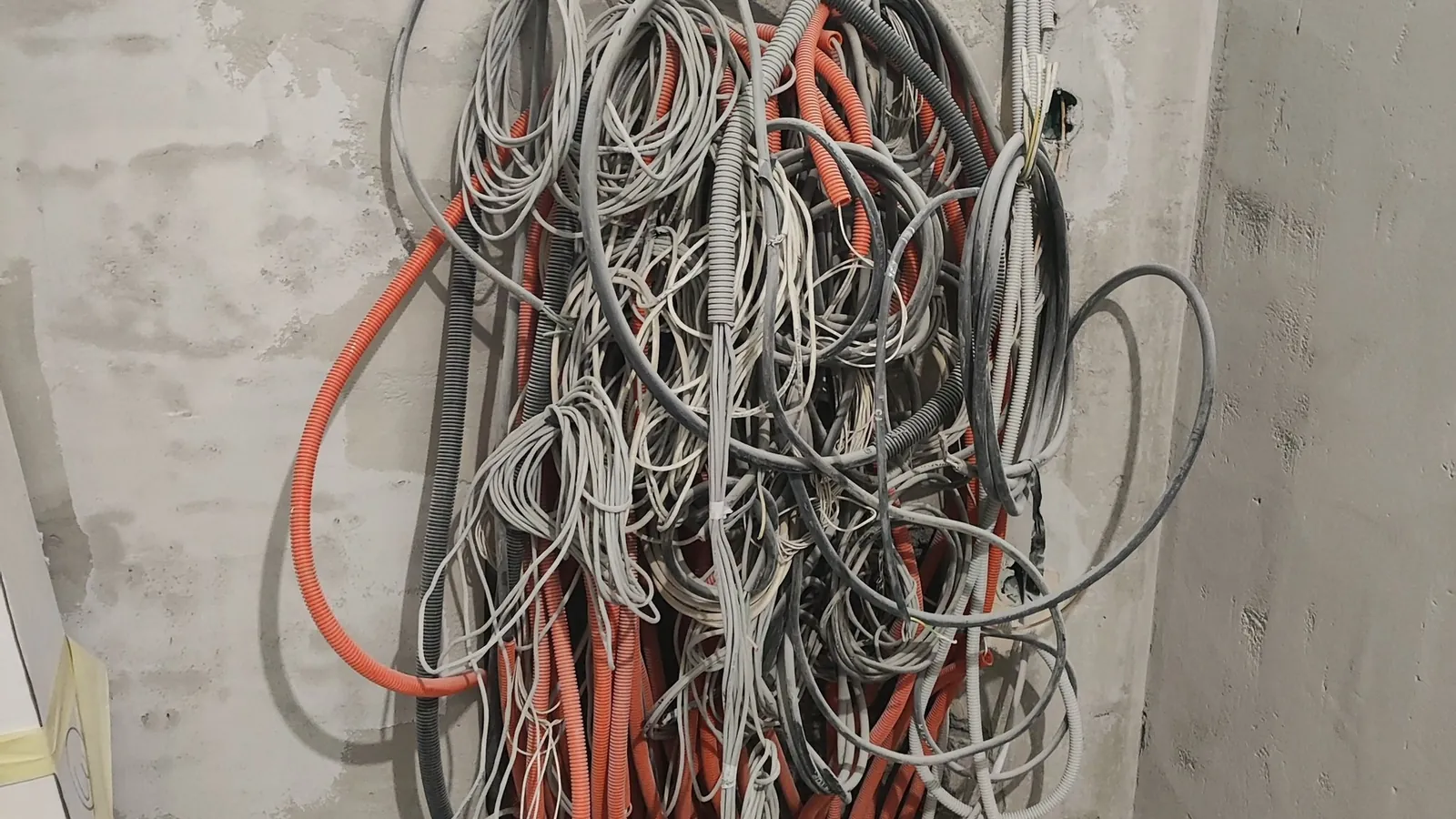

Расширение системы держится на одном принципе: добавить ещё один адрес на существующую линию. Такую возможность закладывают заранее: свободное место в шкафу держат на уровне тридцати процентов и больше, если объект позволяет. Дополнительную витую пару прокладывают туда, где вероятно появится ещё один узел, даже если сегодня там пусто. Такой запас предсказывает практика: в проекте закладывают точки под будущие датчики температуры, дополнительную группу света, будущий котёл или вторую камеру, даже если на сдаче объекта эти позиции пустуют. Протянуть лишний кабель на этапе стройки дешевле, чем вскрывать готовую отделку через пару лет ради одного нового модуля.

На объекте с несколькими постройками — основной дом, баня, спа-блок, дом персонала, дом охраны — логика та же, только шире: тянуть все шины в один щит на объекте не нужно. Под каждую постройку закладывают свою шину и, при необходимости, свой контроллер, а диспетчеризацию сводят в одну систему сверху. Инженер продумывает эту топологию заранее, вместе с проектом инженерных сетей — до того, как в бане понадобился свет. Дом персонала и дом охраны обычно несут облегчённую логику — свет, датчики присутствия, минимальный климат — и получают лёгкий отдельный контроллер или подключаются модулями напрямую к основной шине, если расстояние позволяет. Спа-блок и баня тянут за собой отдельную группу датчиков влажности и температуры, и для них с самого начала проекта закладывают собственный сегмент линии.

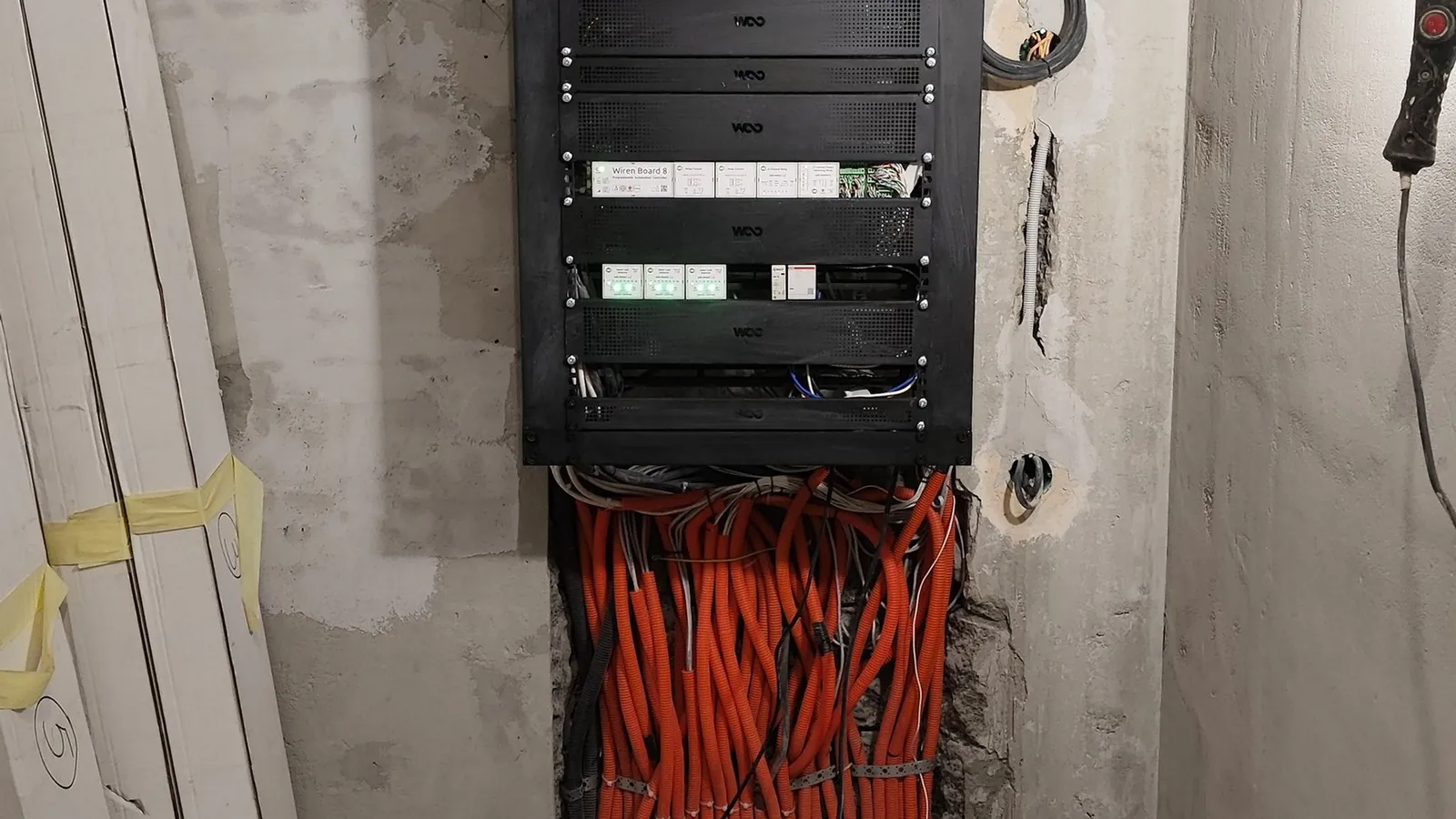

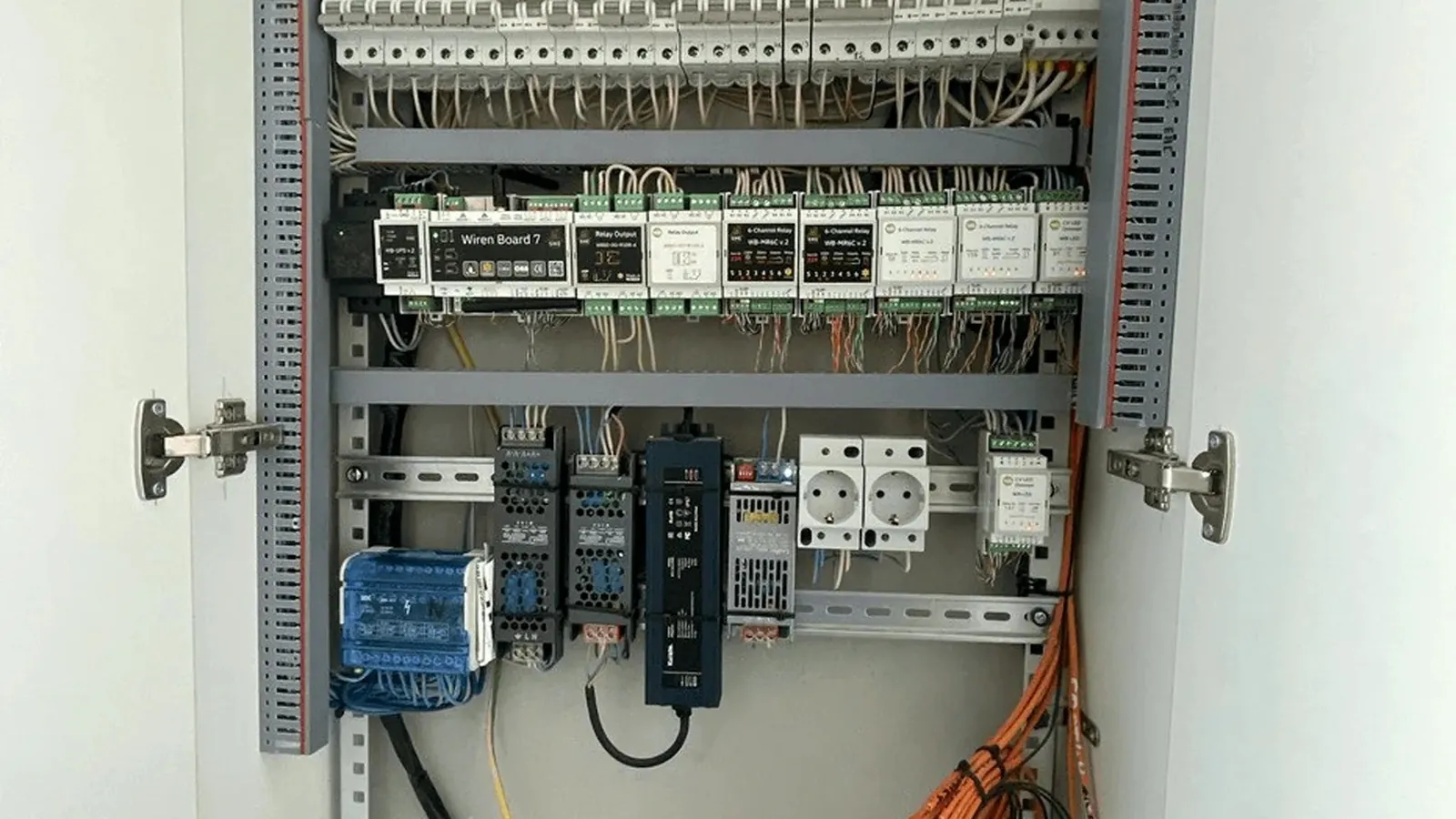

Собственную линию Wiren Board легко расширить и дальше — стиком радиоканала на шину добавляют беспроводные датчики там, где кабель тянуть избыточно, а проводная часть дома остаётся основой и не зависит от радиосвязи. Точечная задача в готовом ремонте — законное место для беспроводного решения. Целиком строить на радиоканале критичную инженерию объекта — уже другой разговор, и щит на объекте, о котором идёт речь, показывает именно проводную часть.

Где граница самостоятельной сборки

Собрать пару реле на столе способен почти любой человек с руками и с документацией под рукой: питание, шина, линии А и Б не перепутаны местами — и связка уже отвечает. Спроектировать топологию линии на весь дом с запасом под будущие задачи — работа другого уровня. Она требует опыта, насмотренности, набитых шишек на реальных объектах.

Экспертиза копится годами: на разных объектах, на разных ошибках, на разборе чужих кейсов. Правило десяти тысяч часов работает и здесь — практика превращает знание документации в умение предвидеть, где линия встанет через год. Хобби-сборка нескольких реле остаётся хобби-сборкой. Диспетчеризация серьёзного объекта с продуманной архитектурой — это профессиональный продукт, который годами держится без переделок при каждом обновлении прошивки.

Понимание этой границы экономит деньги и нервы: часть задач разумно решить самому, часть — отдать инженеру на этапе проекта, до того как кабель уже лёг в стену. Если по вашему объекту непонятно, где эта граница проходит, опишите задачу мне в Telegram — t.me/Maks_Selivanov — разберём топологию и посчитаем архитектуру под вашу площадь.

Ближе к тому, как выбрать саму платформу под задачу — Wirenboard, KNX, Home Assistant или Sprut.hub, — разобрано в статье про платформы умного дома и что выбрать под свой объект.

Система с архитектурой не боится тишины

Дом на проводной шине — система с понятной архитектурой: один мастер, дисциплинированная линия, сценарии, которые исполняются локально. Отказ одного узла остаётся локальной поломкой одного узла. Тишина в сети — рабочий момент, который система переживает сама.

Порядок в инженерии — это то, что уже собрано и продолжает работать, даже когда никто не смотрит.
